自动喷水灭火系统设计图示19S910

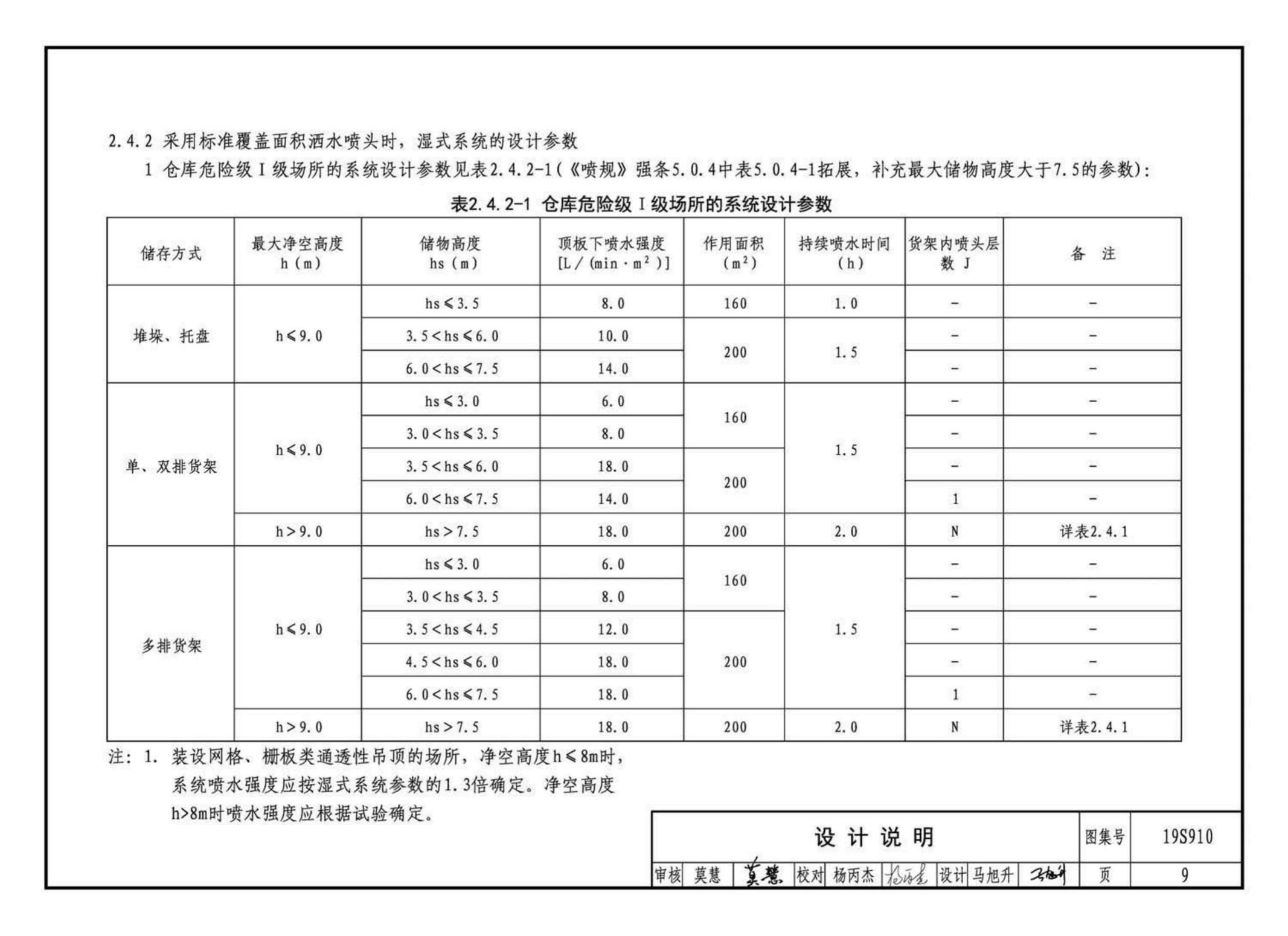

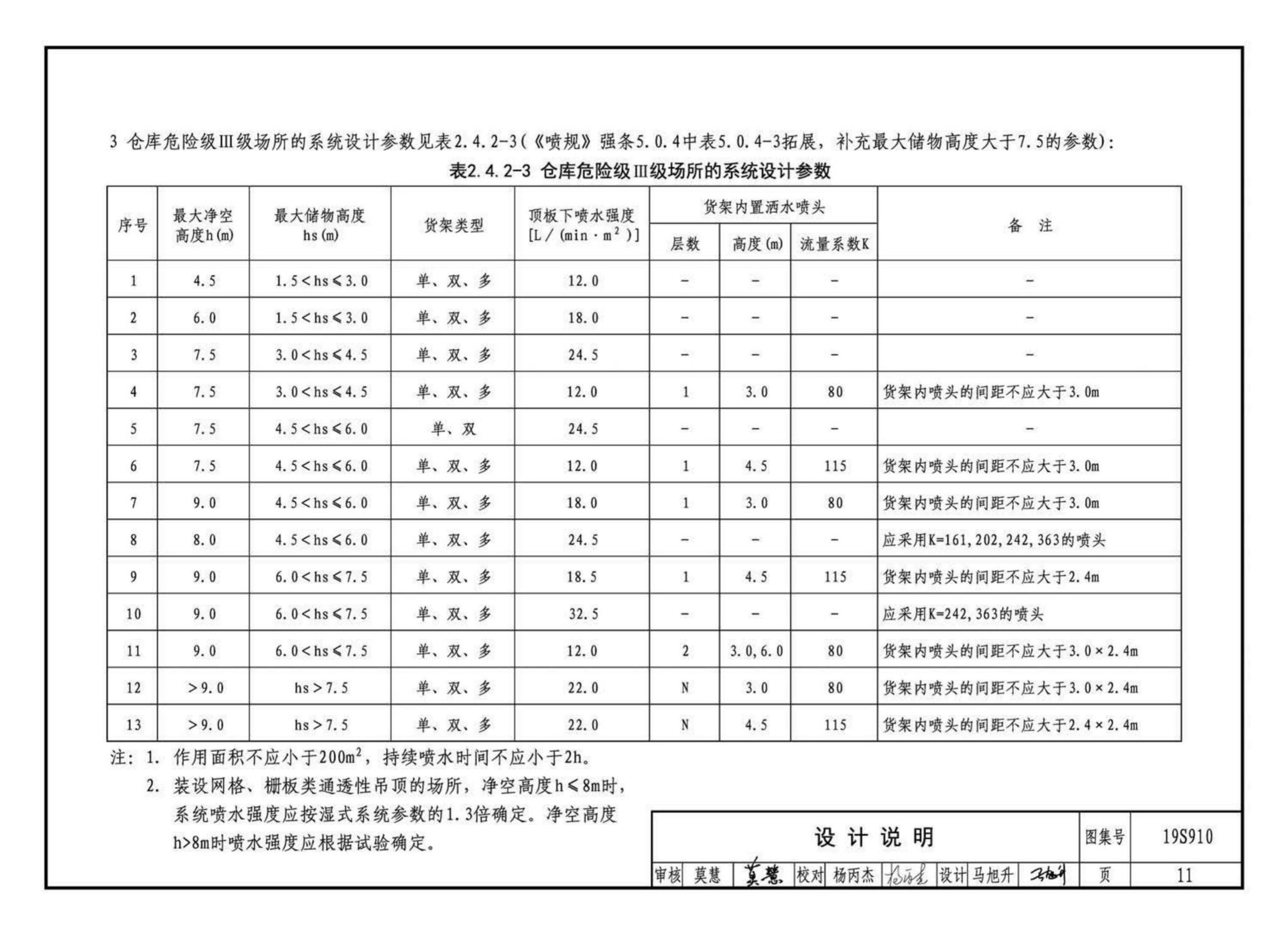

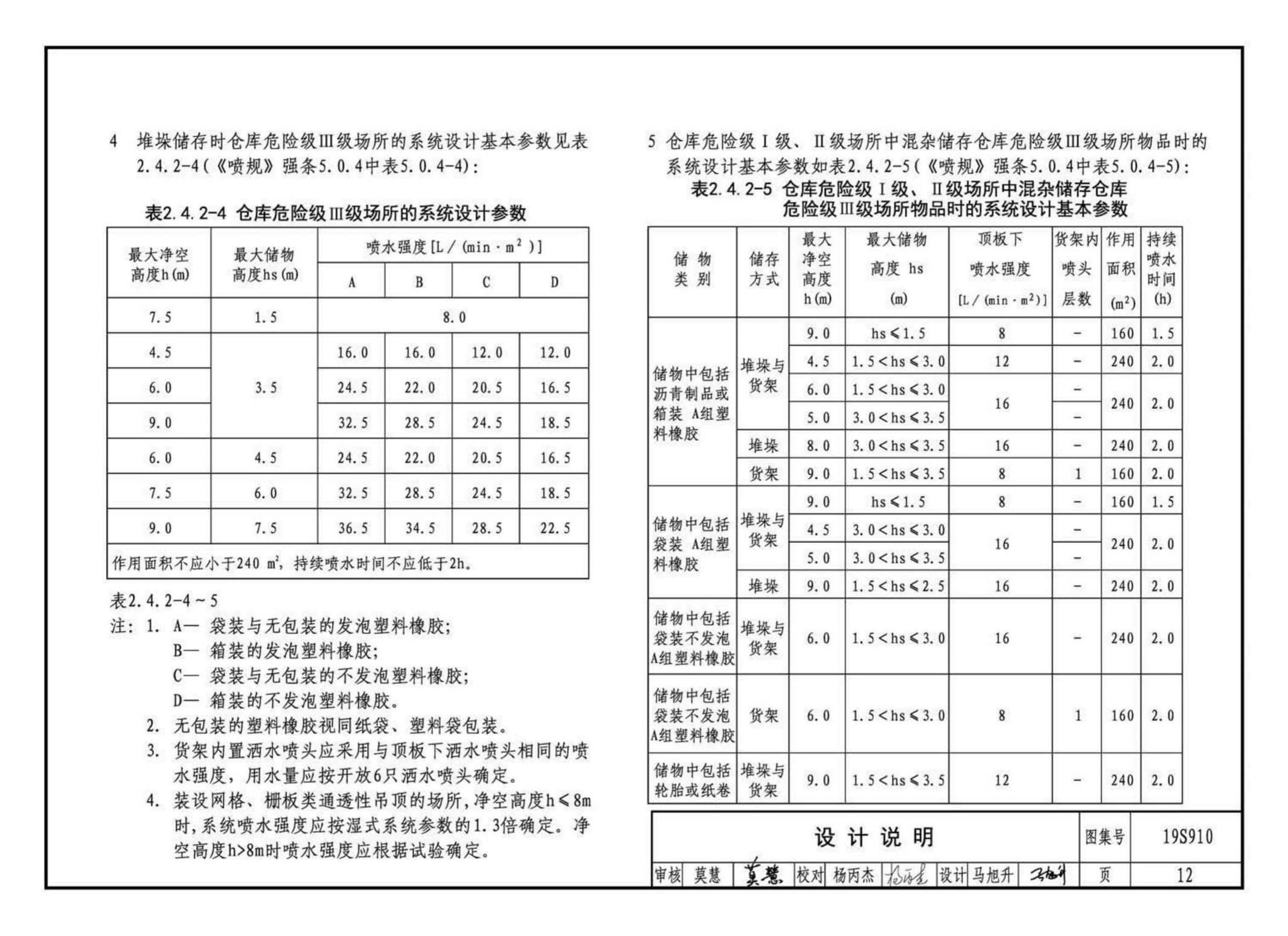

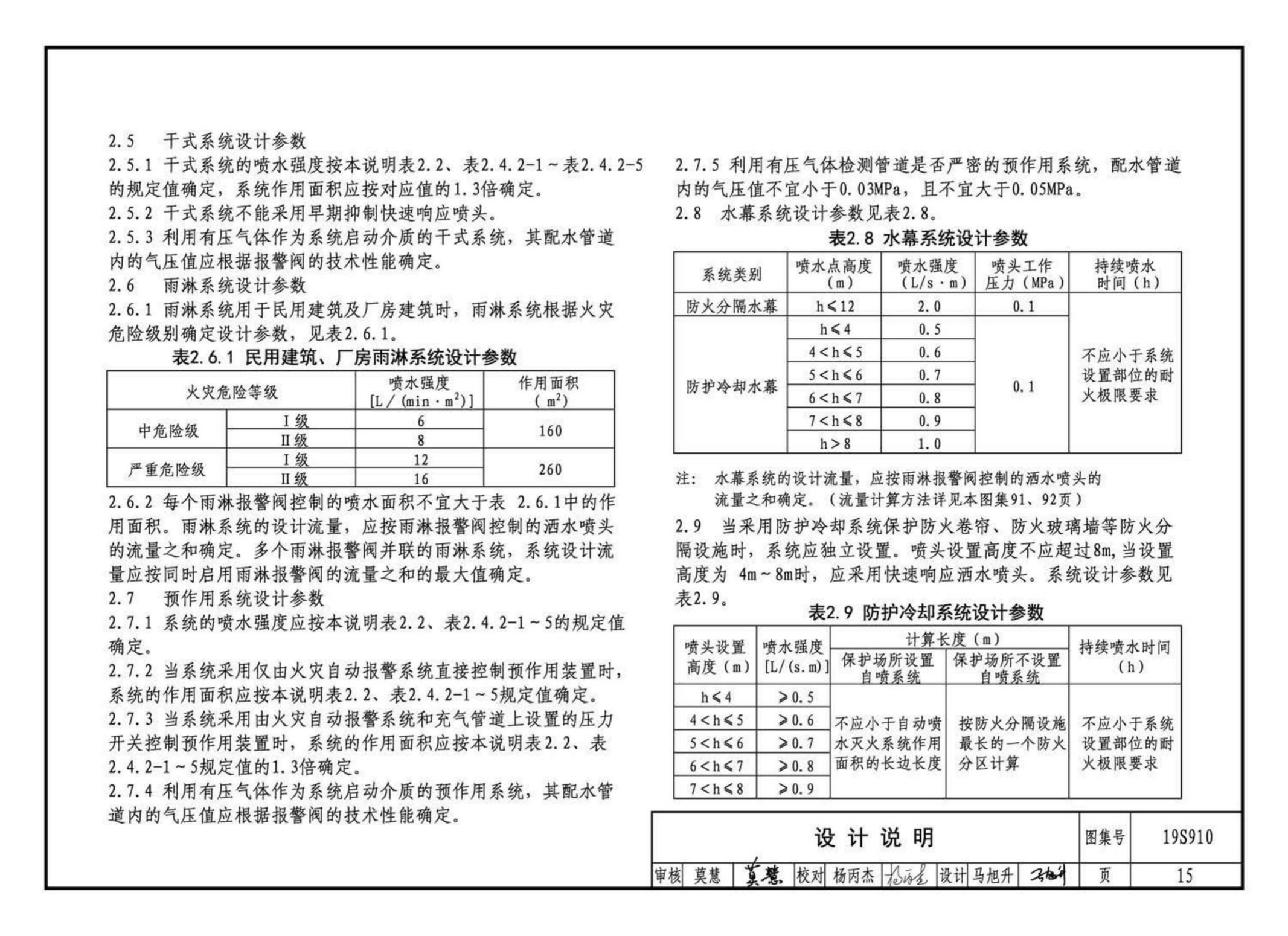

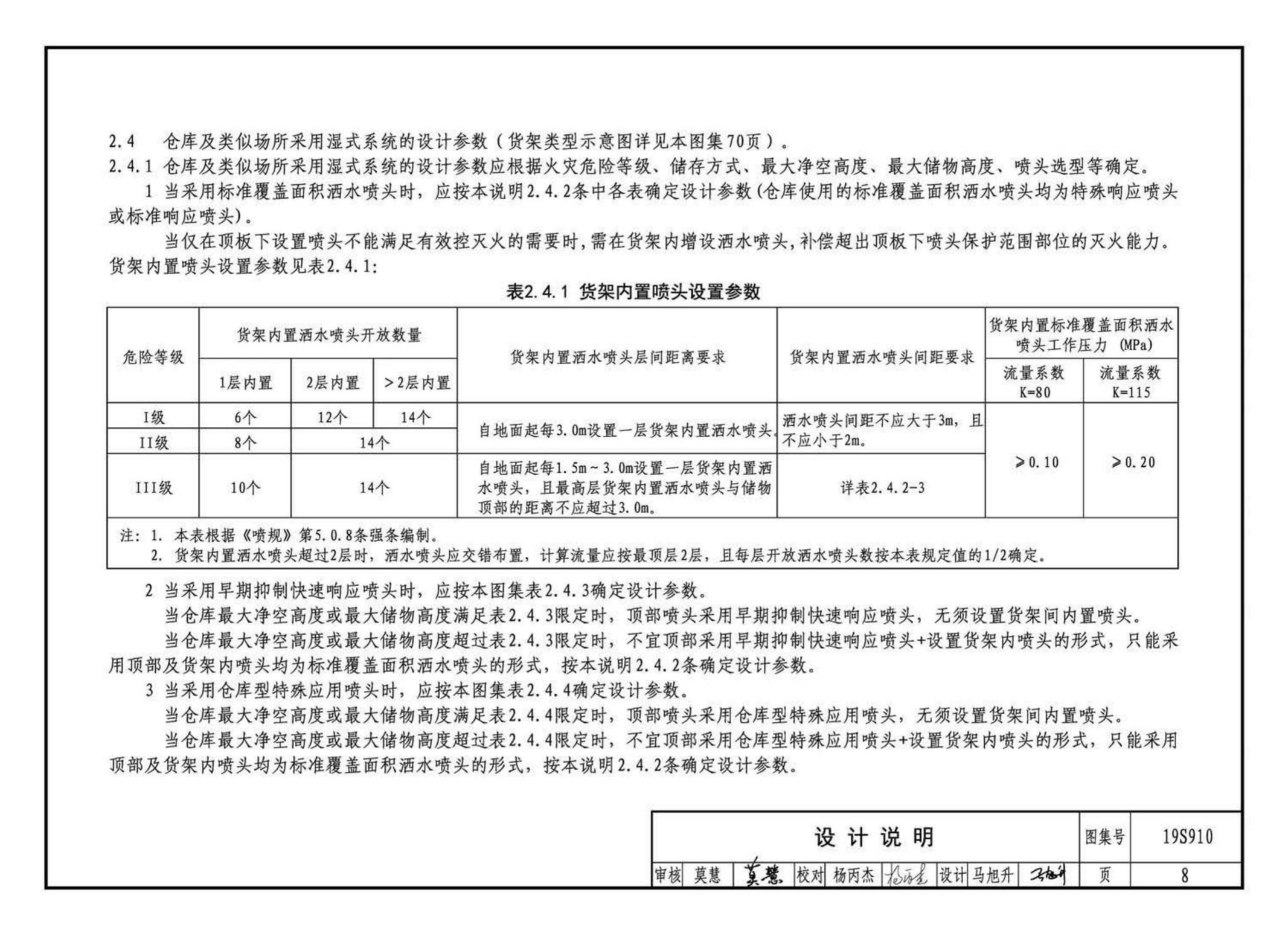

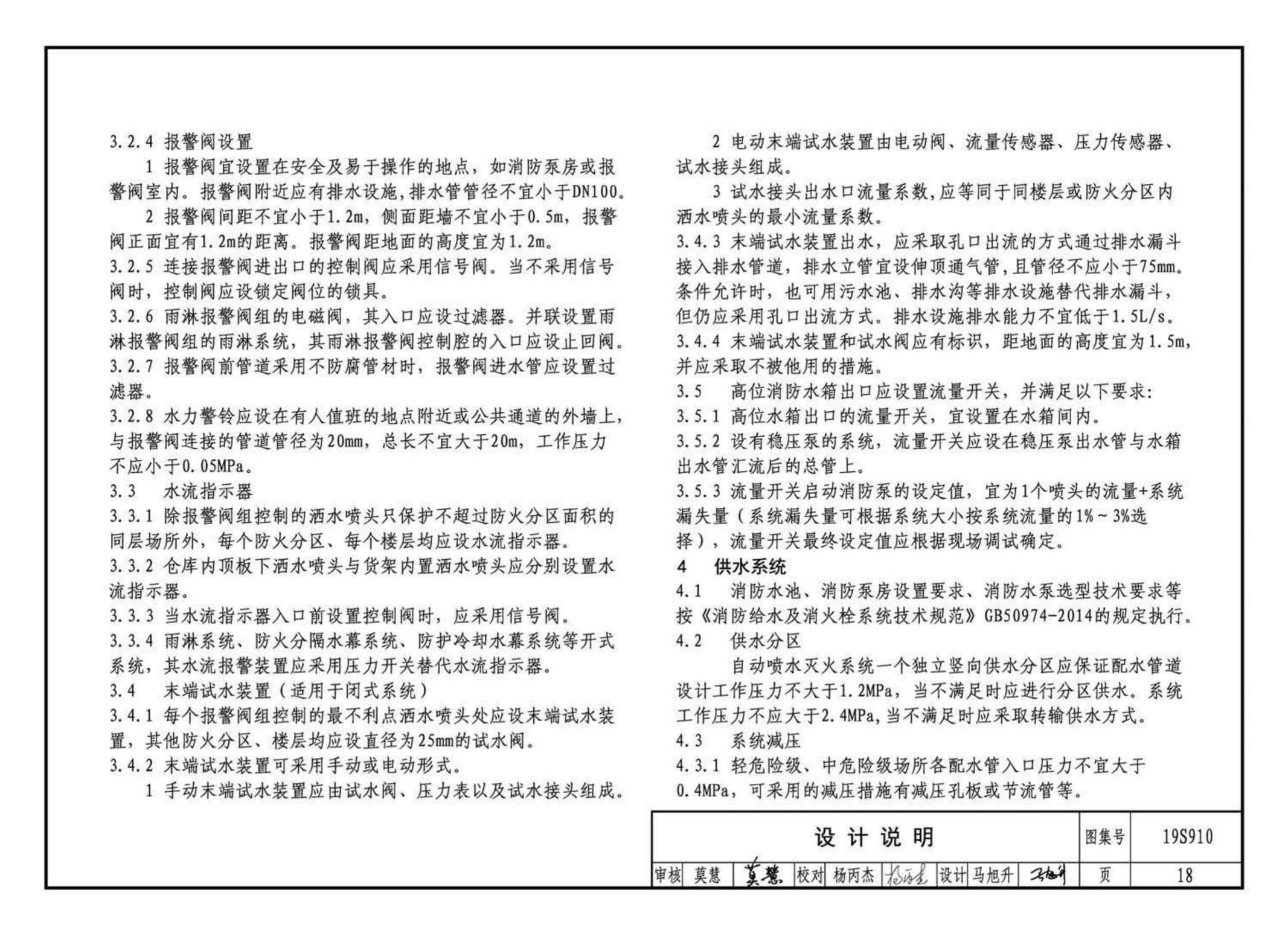

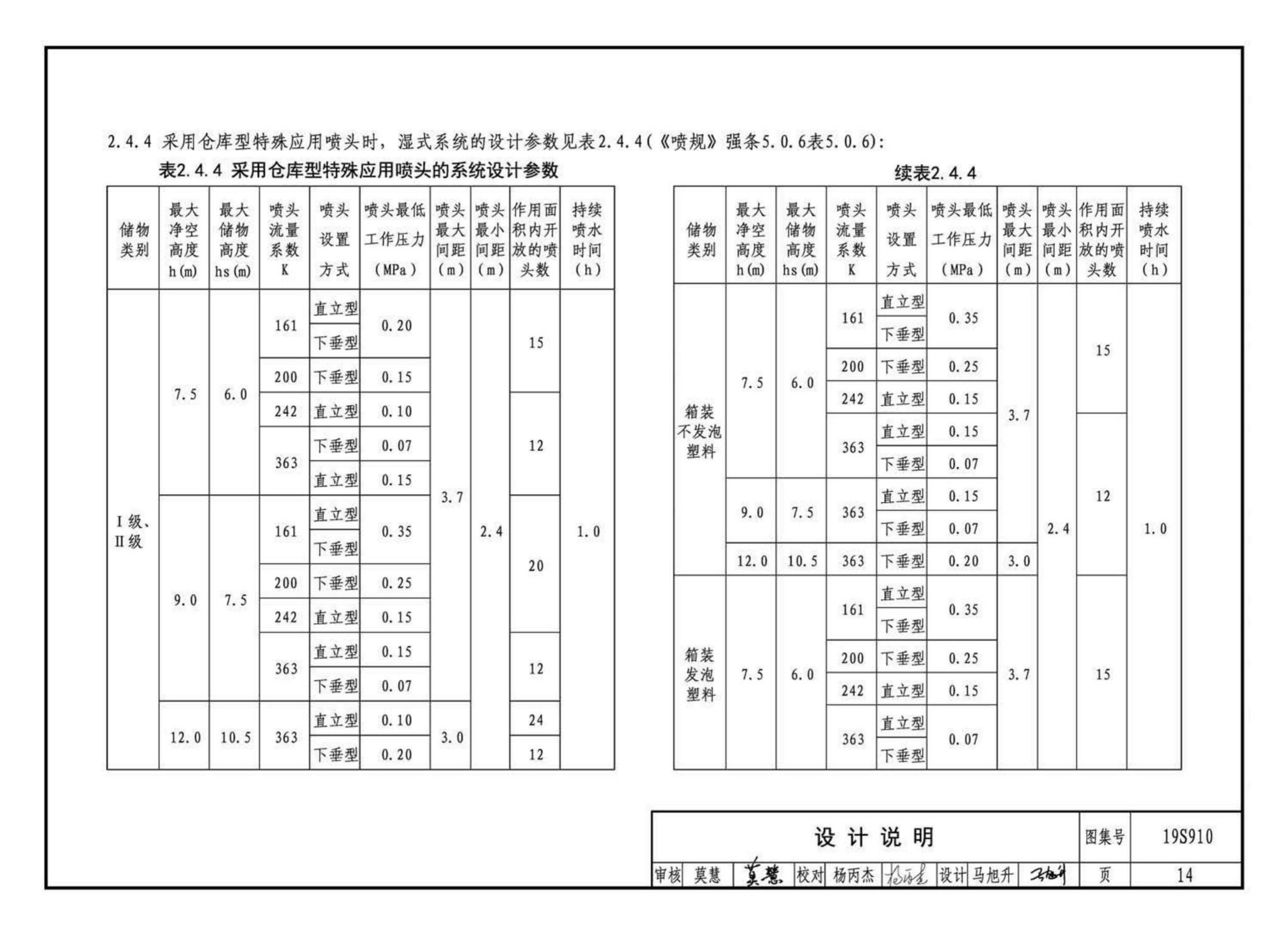

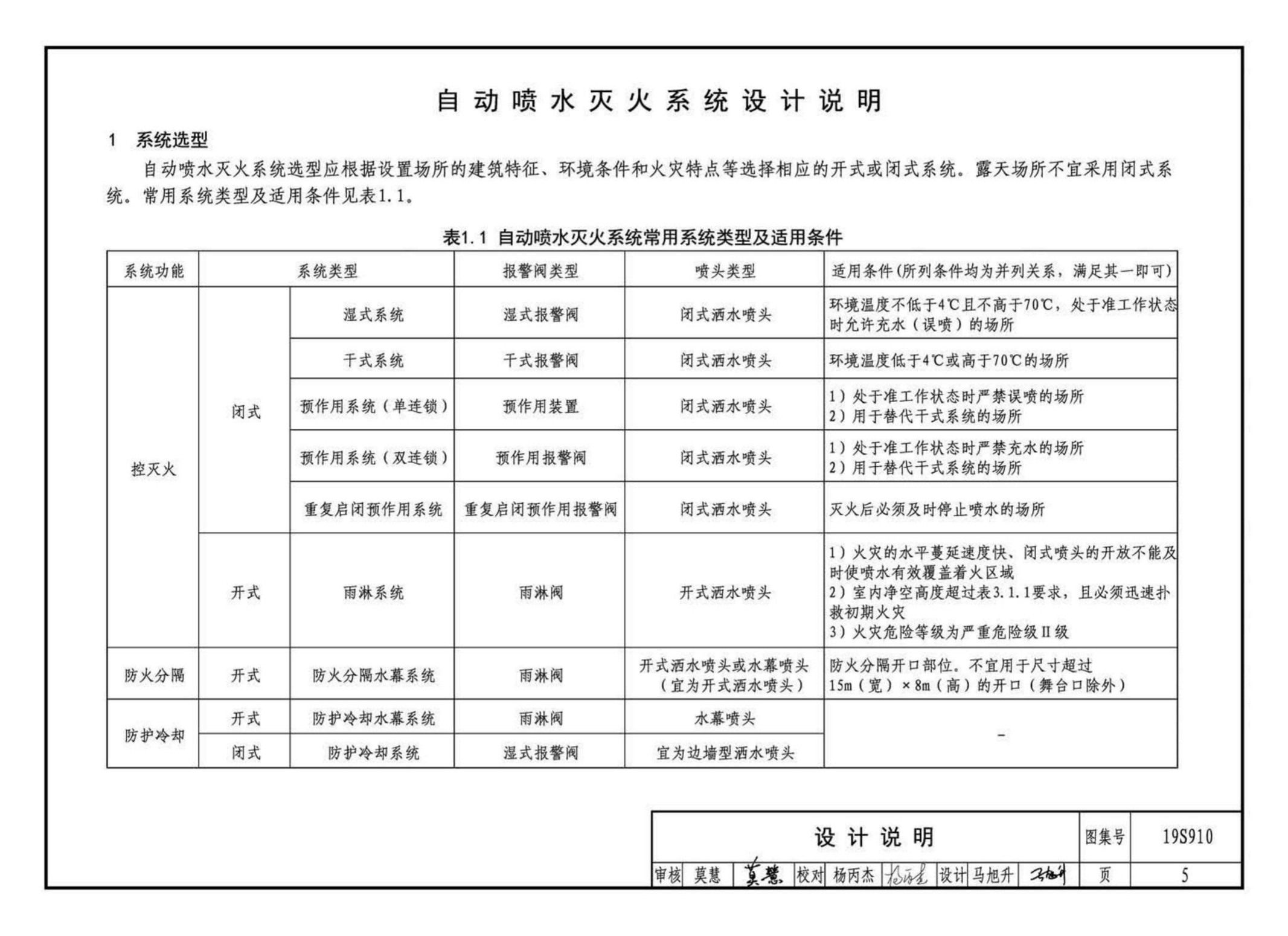

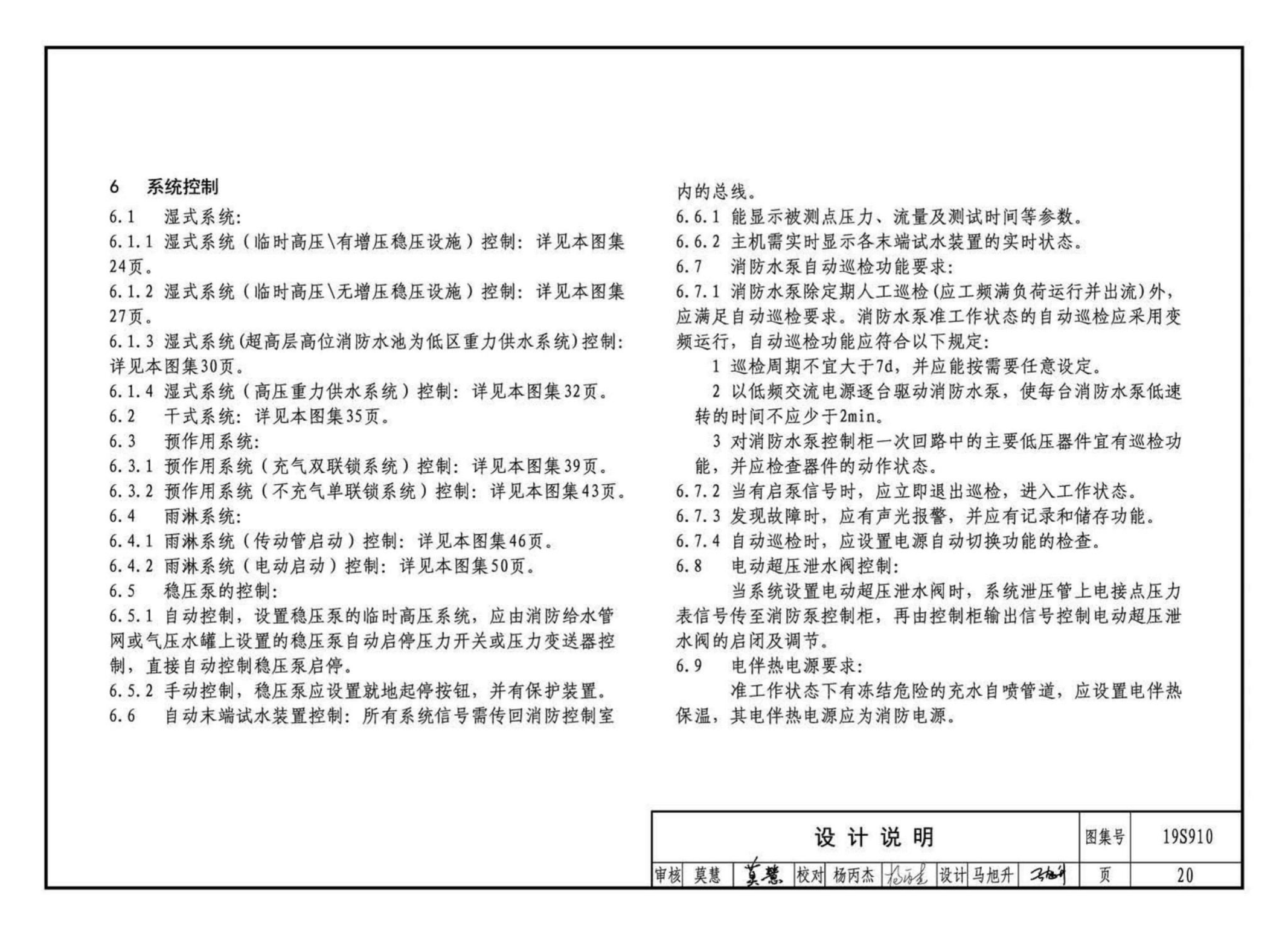

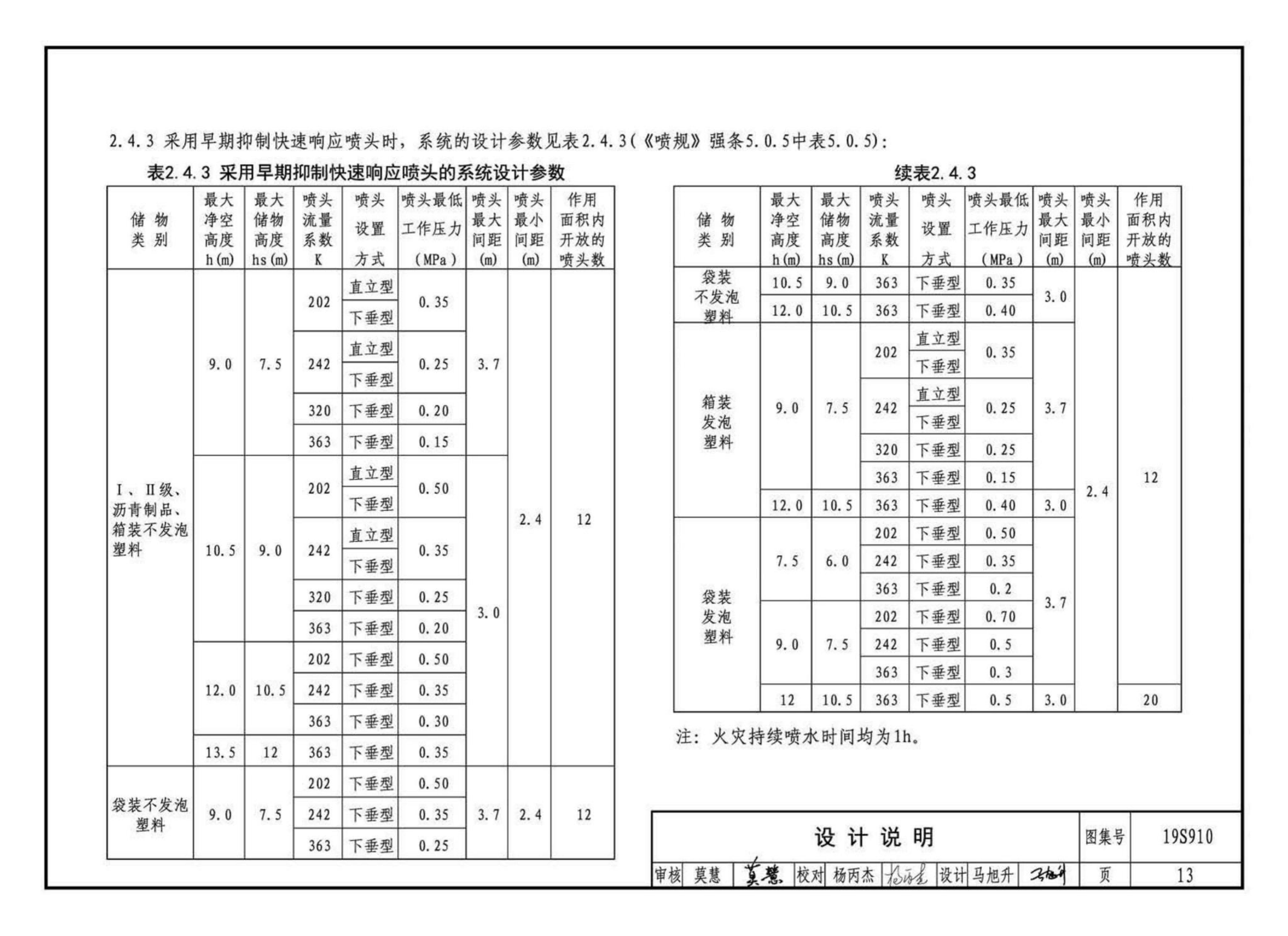

自动喷水灭火系统设计说明
上一节：
总说明
下一节：
图例
目录导航
更多
总说明
自动喷水灭火系统设计说明
图例
湿式系统组件示意图（临时高压/有增压稳压设施）
湿式系统直接自动启泵示意图及部件表（临时高压/有增压稳压设施）
湿式系统控制原理图及操作与控制（临时高压/有增压稳压设施）
湿式系统组件示意图（临时高压/无增压稳压设施）
湿式系统直接自动启泵示意图及部件表（临时高压/无增压稳压设施）
湿式系统控制原理图及操作与控制（临时高压/无增压稳压设施）
湿式系统组件示意图（超高层高位消防水池为低区重力供水系统）
湿式系统直接自动启泵示意图及部件表（超高层高位消防水池为低区重力供水系统）
湿式系统控制原理图及操作与控制(超高层高位消防水池为低区重力供水系统)
湿式系统组件示意图及部件表(高压重力供水系统)
湿式系统控制原理图及操作与控制(高压重力供水系统)
干式系统组件示意图
干式系统直接自动启泵示意图及部件表
干式系统控制原理图及操作与控制
预作用系统组件示意图(充气双联锁)
预作用系统直接自动启泵示意图及预作用装置自动控制示意图(充气双联锁)
预作用系统控制原理图及部件表(充气双联锁)
预作用系统操作与控制（充气双联锁）
预作用系统组件示意图(不充气单联锁)
预作用系统直接自动启泵示意图及预作用装置自动控制示意图(不充气单联锁)
预作用系统控制原理图及部件表(不充气单联锁)
预作用系统操作与控制(不充气单联锁)
雨淋系统组件示意图(传动管启动)
雨淋系统直接自动启泵示意图及部件表(传动管启动)
雨淋系统控制原理图及操作与控制(传动管启动)
雨淋系统组件示意图(电动启动)
雨淋系统直接自动启泵示意图及雨淋阀自动控制示意图(电动启动)
雨淋系统控制原理图及部件表(电动启动)
雨淋系统操作与控制（电动启动）
消防控制室显示信号要求
消防水泵吸水管、出水管设置示意图
高位消防水箱出水管设置示意图
高位消防水箱有效容积
增压稳压设施设置示意图
水泵接合器增压示意图
与消火栓系统合用供水系统示意图
报警阀并联示意图
报警阀串联示意图
报警阀室布置示意图报警阀组供水最大高程差示意图
水流指示器设置示意图
末端试水流程示意图 末端试水装置安装示意图
直立型、下垂型标准覆盖面积洒水喷头布置间距
边墙型标准覆盖面积洒水喷头布置间距
直立型、下垂型扩大标准覆盖面积洒水喷头布置间距
边墙型扩大覆盖面积洒水喷头布置间距
边墙型扩大覆盖面积酒水喷头喷水曲线示意图
喷头溅水盘与顶板的距离
堆物较高场所通道上方洒水喷头安装示意图
货架类型示意图
储物方式判定示意图货架层间隔板选型示意图
仓库洒水喷头交错布置示意图
挡水板安装示意图
闷顶和技术夹层内洒水喷头布置示意图局部应用场所门窗部位洒水喷头布置示意图
通透性吊顶场所洒水喷头布置示意图
斜面顶板喷头、边墙型洒水喷头布置示意图
邻梁、间断障碍物、管道喷头布置示意图
通风道、成排管道下方喷头布置示意图邻不到顶隔墙喷头布置示意图
邻靠墙障碍物喷头布置示意图
边墙型洒水喷头邻正前方障碍物布置示意图
边墙型洒水喷头邻沿墙障碍物布置示意图
自动喷水灭火系统管道名称示意图
配水支管控制喷头数示意图不充水系统最大允许管道容积计算
一只洒水喷头保护面积示意图作用面积示意图
减压孔板结构示意图 节流管结构示意图
减压孔板水头损失计算
减压阀安装示意图
防火分隔水幕喷头布置示意图
防护冷却系统洒水喷头布置平面图
防护冷却系统喷头布置剖面图
防护冷却系统设计流量计算示意图(保护场所设置自动喷水灭火系统)
防护冷却系统设计流量计算示意图(保护场所未设置自动喷水灭火系统)
局部应用系统开放洒水喷头数量示意图
局部应用系统合用供水示意图
局部应用系统市政供水示意图
自动末端试水流程示意图
自动末端试水装置安装示意图
PVC-C管道设计说明
