附录A(规范性附录)消防闸阀试验程序及取样数量
A.1 试验程序
试验程序见图A.1。
说明:
a1——外观检查(见7.1);
a2——工作循环试验(见7.2);
a3——最大操作扭矩试验 ( 见7.13 ) ;
a4——机械强度试验(见7.12);
a5——密封性能试验(见 7.9);
a6——阀体强度试验(见7.8);
a7——橡胶密封件试验(见7.7);
a8——刚性非金属零件热空气老化试验(见7.5);
a9——刚性非金属零件温水老化试验 (见7.6)。
注:试验序号用方框中的数字表示,试验所需的样品数用圆圈中的数字表示。
样品数量为4套。
试验程序见图A.1。
a1——外观检查(见7.1);
a2——工作循环试验(见7.2);
a3——最大操作扭矩试验 ( 见7.13 ) ;
a4——机械强度试验(见7.12);
a5——密封性能试验(见 7.9);
a6——阀体强度试验(见7.8);
a7——橡胶密封件试验(见7.7);
a8——刚性非金属零件热空气老化试验(见7.5);
a9——刚性非金属零件温水老化试验 (见7.6)。
注:试验序号用方框中的数字表示,试验所需的样品数用圆圈中的数字表示。

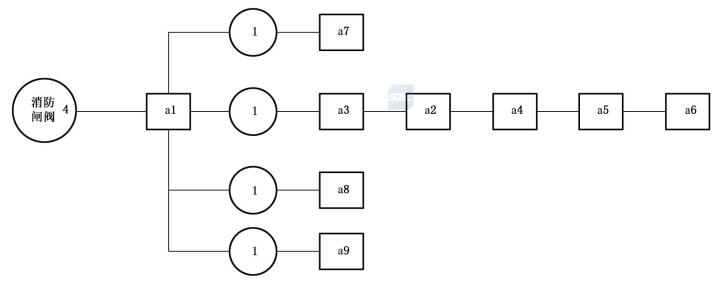

图A.1 消防闸阀试验程序
A.2 样品数量样品数量为4套。
