附录D（规范性附录）控制盘试验程序及取样数量
D.1 控制盘试验程序及取样数量见图D.1。
1——外观检查（6.20.1）；
2——振动试验（6.12）；
3——耐电压性能试验（6.14）；
4——绝缘电阻测定（6.15）；
5——电源试验（6.9）；
6——控制、报警功能检查（6.10）；
7——耐气候环境试验（6.11）；
8——抗电干扰试验（6.13）。
注：图中方框中的数字表示试验程序，圆圈中的数字为试验所需的样品数。
2——振动试验（6.12）；
3——耐电压性能试验（6.14）；
4——绝缘电阻测定（6.15）；
5——电源试验（6.9）；
6——控制、报警功能检查（6.10）；
7——耐气候环境试验（6.11）；
8——抗电干扰试验（6.13）。
注：图中方框中的数字表示试验程序，圆圈中的数字为试验所需的样品数。

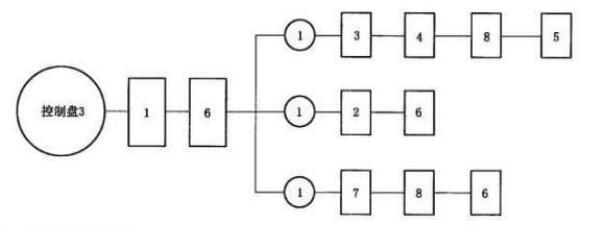

图D.1 控制盘试验程序图
