附录E 监控系统

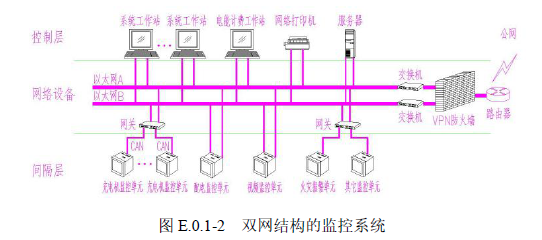

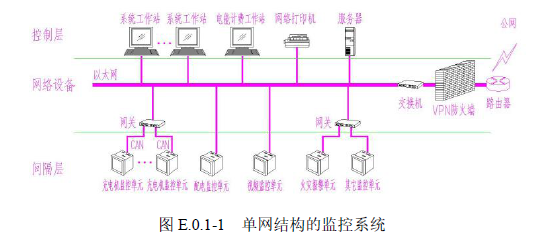

E.0.1 监控系统应由控制层、间隔层和网络设备构成,其系统结构的选择应符合本标准 7.1.2的规定。按网络结构划分,监控系统可分为单网结构和双网结构。
E.0.3 供电监控系统宜符合下列规定:
1 可采集充电设施供配电系统的电能质量、开关状态、保护信号、电压、电流、有功功率、无功功率、功率因数、谐波、电能计量信息等;
2 具备供电系统的超限报警、事件记录、故障统计等功能;

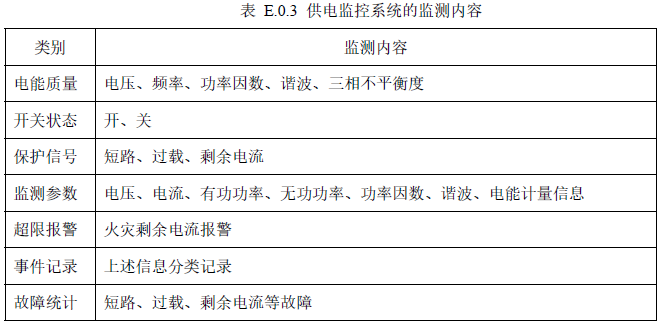

3 供电监控系统的监测内容宜符合表E.0.3的规定。
