集中报警系统框图
条文
3.2.3 集中报警系统的设计，应符合下列规定：
1 系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。
2 系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备，应设置在消防控制室内。
3 系统设置的消防控制室图形显示装置应具有传输本规范附录A和附录B规定的有关信息的功能。
条文说明（省略）
3.2.3 集中报警系统的设计，应符合下列规定：
1 系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。
2 系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备，应设置在消防控制室内。
3 系统设置的消防控制室图形显示装置应具有传输本规范附录A和附录B规定的有关信息的功能。
条文说明（省略）
注：
1.方案I~方案V采用系统框图形式绘制，并以报警总线和联动总线分回路设置的方式进行图示。
1.方案I~方案V采用系统框图形式绘制，并以报警总线和联动总线分回路设置的方式进行图示。
2.方案I~方案V中消防控制室内的设备仅表示了控制器和图形显示装置。
3.方案I~方案V中S1、S2、S3和C的含义见本图集第6、72页。
提示
1.区域火灾报警控制器与区域报警系统含义不同，前者是火灾报警控制器，可具有联动控制的功能；后者是火灾自动报警系统的一种系统类别。
2.集中火灾报警控制器可以向区域火灾报警控制器发出控制指令；而区域火灾报警控制器只能将信息传送给集中报警控制器及接收、处理集中报警控制器的相关指令，不能向集中报警控制器发出控制指令。
3.方案I~方案V中S1、S2、S3和C的含义见本图集第6、72页。
提示
1.区域火灾报警控制器与区域报警系统含义不同，前者是火灾报警控制器，可具有联动控制的功能；后者是火灾自动报警系统的一种系统类别。
2.集中火灾报警控制器可以向区域火灾报警控制器发出控制指令；而区域火灾报警控制器只能将信息传送给集中报警控制器及接收、处理集中报警控制器的相关指令，不能向集中报警控制器发出控制指令。

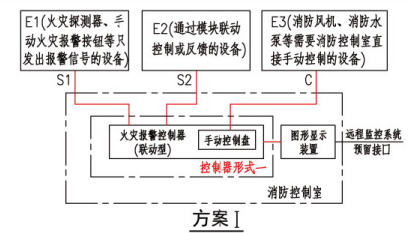

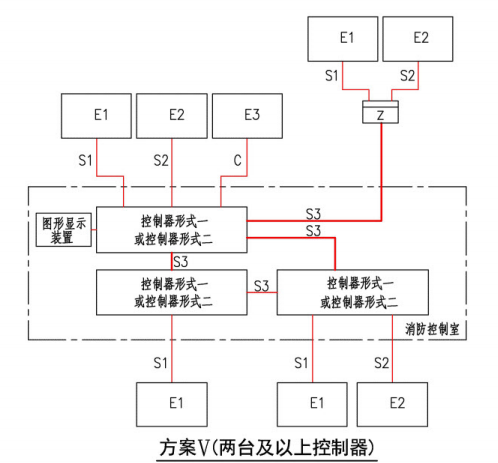

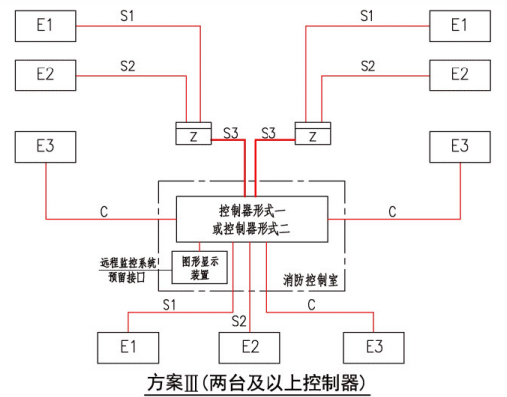

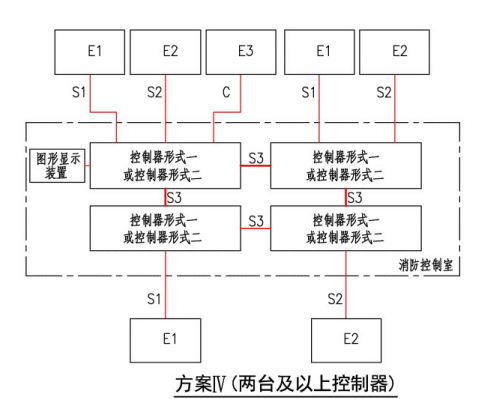

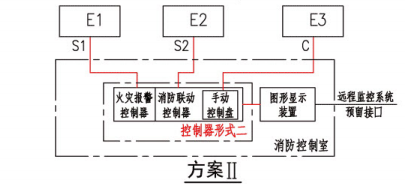

注：方案I、方案II在消防控制室设置一台起集中功能的控制器；方案III除在消防控制室设置一台起集中功能的控制器，还可设置若干台区域火灾报警控制器；方案IV为对等网模式，所有控制器集中放置在消防控制室中，但只有一台起集中功能的控制器，其他控制器不直接手动控制消防设备，该模式适用于大型建筑群，控制器的形式可以根据实际工程灵活选择；方案V在方案IV的基础上，在消防控制室外增设区域火灾报警控制器，如超高层建筑的避难层内。
提示
集中报警系统由于火灾报警控制器和消防联动控制器的不同组合，可产生多种设计方案，本图绘制了其中的五种方案供设计人员参考。
提示
集中报警系统由于火灾报警控制器和消防联动控制器的不同组合，可产生多种设计方案，本图绘制了其中的五种方案供设计人员参考。
