自动喷水灭火系统设计图示19S910

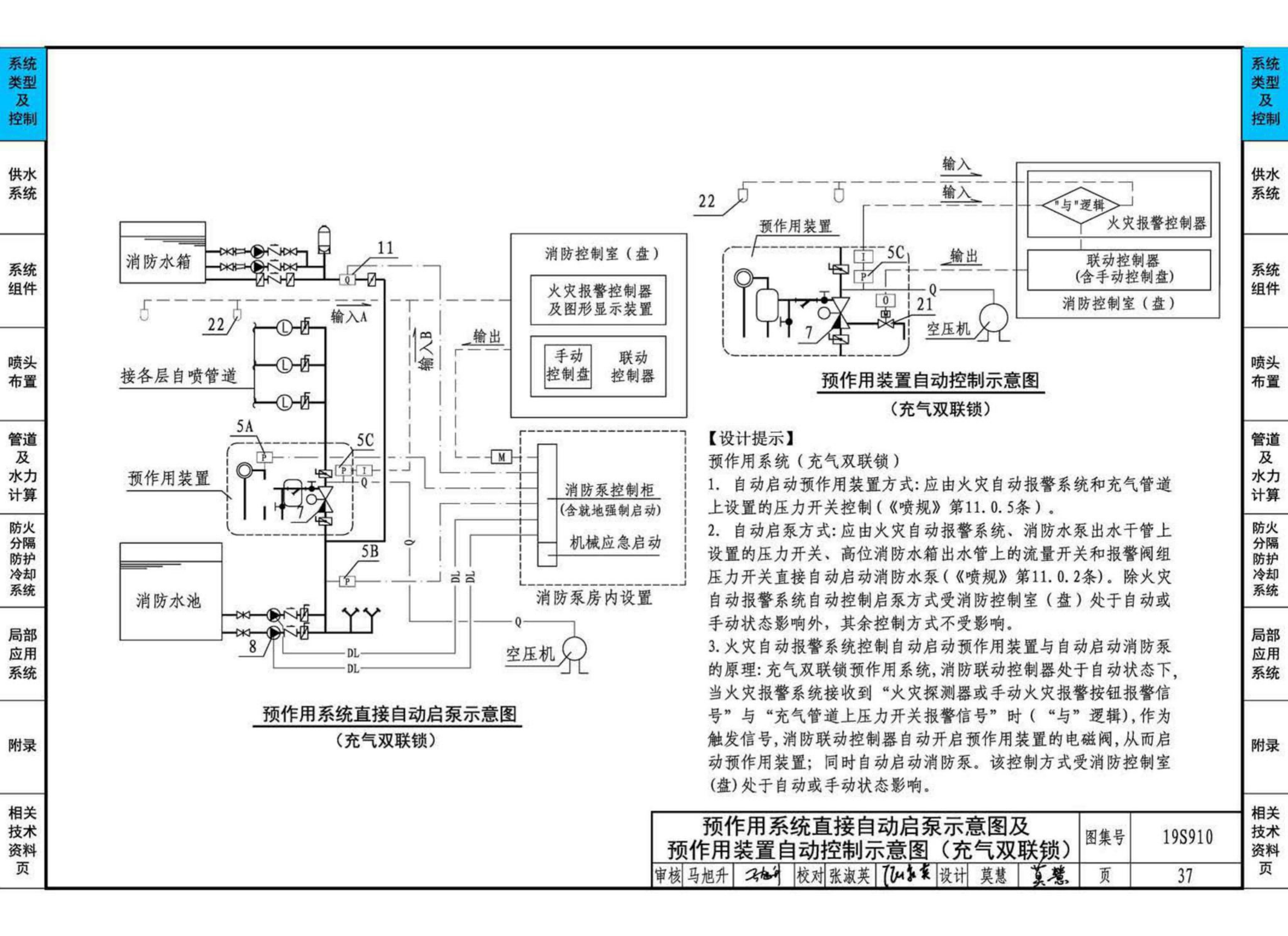

预作用系统直接自动启泵示意图及预作用装置自动控制示意图(充气双联锁)
上一节：
预作用系统组件示意图(充气双联锁)
下一节：
预作用系统控制原理图及部件表(充气双联锁)
