1.8 地下管线探测

《城市地下管线探测技术规程》 CJJ 61—94
2.0.2 地下管线探测应查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材质等，并编绘地下管线图。
2.0.5 城市地下管线探测的精度应符合以下规定：
隐蔽管线点的探查精度分为三个等级。各级精度探查的水平位置限差和埋深限差应符合表2.0.5的规定。限差值按二倍中误差计。

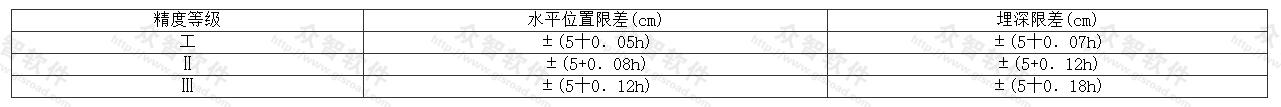

隐蔽管线点的探查精度  表2.0.5

注：1.h为地下管线的中心埋深，以厘米计；
　   2.当h≤70cm时，埋深限差δth用h=70m代入计算；水平位置限差δts仍用实际埋深h值代入计算；
　  3.如果对探查精度有特殊要求，可根据工程需要确定。
3.5.1 管线点均应设置地面标志。
3.5. 当管线点的实地位置不易寻找时，应在探查记录表中注记其与附近固定地物之间的距离和方位，实地栓点，并绘制位置示意图。
A.0.3 进人企业厂区进行地下管线探测的作业人员，必须熟悉该厂安全保护规定。
A.0.4 对规模较大的排污管道，在下井调查或施放探头、电极、导线时，严禁明火，并进行有害、有毒及可燃气体的浓度测定。超标的管道要采取安全保护措施后才能作业。
A.0.5 严禁在氧、煤气、乙炔等易燃、易爆管道上作充电点，进行直接法或充电法作业。
A.0.6 夜间作业时，应用足够的照明；打开窨井盖时，井口应有安全照明标志。
A.0.7 使用大功率仪器设备时，作业人员应具备安全用电和触电急救的基础知识。工作电压超过36V时，供电作业人员应使用绝缘防护用品。接地电极附近应设置明显警告标志，并委派专人看管。雷电天气严禁使用大功率仪器设备施工。井下作业的所有电气设备外壳必须接地。
A.0.8 打开窨井盖作实地调查时，井口必须有专人看管，或用设有明显标志的栅栏圈围起来。调查完毕必须立即盖好窨井盖。打开窨井盖后严禁作业人员离开现场。
