2.1 低压成套开关设备

2.1.1 概述
低压成套开关设备是在低压供电系统中负责完成电能控制、保护、转换和分配的设备。主要由母线、元器件(包括隔离开关、断路器、熔断器、接触器、热继电器、控制模块等)及其组合电器、仪表及柜体等构成。
2.1.2 分类与基本特点
1 产品分类与基本特点(表2.1.2-1)

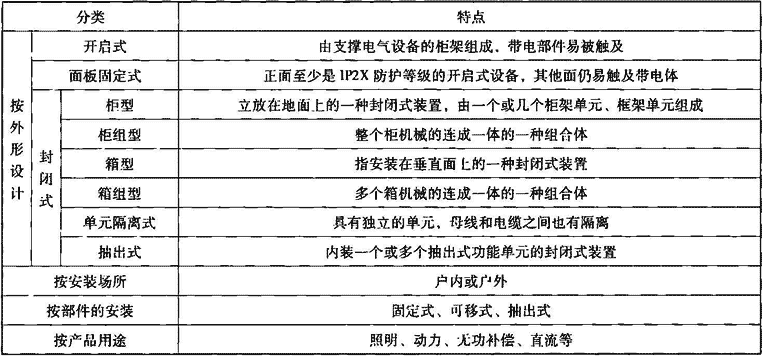

表2.1.2-1  产品分类与基本特点

2 产品型号含义
  1)产品型号的命名
产品的全型号，由结构特征代号、形式特征代号、品种特征代号(包括用途代号和设计序号)、规格号及附加代号五部分组成，其具体组成形式如下：

注：企业可根据自行开发产品的特点，并突出自己企业而自行命名产品专用型号，或按产品型号命名方式再增加不同制造企业的代号来作为企业产品的专用型号。但该型号必须由企业申请，行业归口单位备案，以避免混淆与重复。
  2)型号中代号的含义
    ①结构特征代号
按产品的结构特征进行划分，其代号含义见表2.1.2-2。

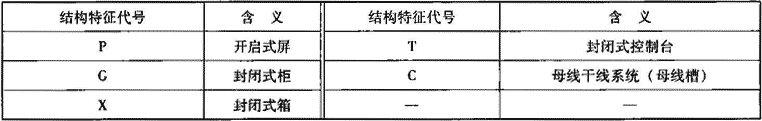

表2.1.2-2  结构特征代号含义

    ②形式特征代号
按产品的形式特征进行划分，其代号含义见表2.1.2-3。

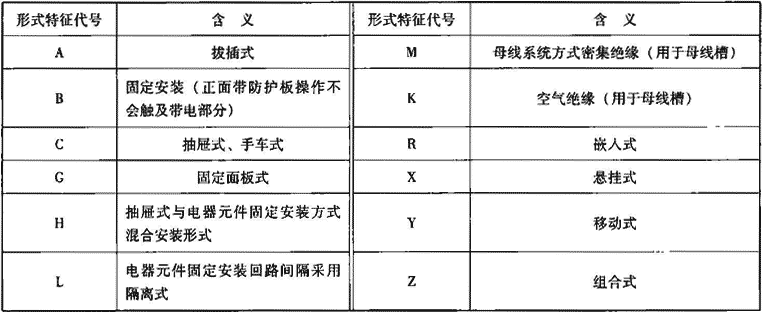

表2.1.2-3  形式特征代号含义

    ③品种特征代号
由产品的用途代号与设计序号组成，用途代号用字母表示。其代号含义见表2.1.2-4，设计序号用数字表示由1开始编排。

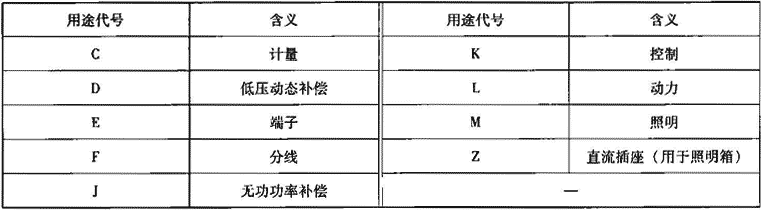

表2.1.2-4  用途代号含义

    ④附加代号
对于特殊环境使用的低压成套开关设备，可在全型号后加注特定的附加代号，其代号含义见表2.1.2-5。

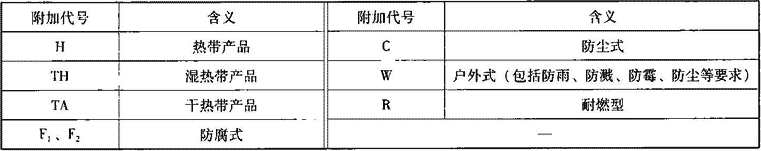

表2.1.2-5  附加代号含义

2.1.3 主要技术性能
1 按GB7251《低压成套开关设备和控制设备》标准要求应满足以下条件：
  1)周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不高于+35℃。超过时，需根据实际情况降容运行。
  2)户内使用，使用地点的海拔高度不得超过2000m。超过时，需根据实际情况降容运行。
  3)周围空气相对湿度在最高温度为+40℃时不超过50％。在会产生凝露的场合，开关柜中应采用通风或除湿等措施。
2 其他参数洋见相关产品技术资料。
2.1.4 产品选用要点
1 产品选用要点
  1)根据负荷性质确定用电负荷等级。
  2)用电负荷性质(阻性、容性、感性)、设备近期安装容量和远期规划容量、同时使用系数和季节性使用系数、电源进线路数和进线方式、网络短路电流、系统接地型式确定配电系统分支路数和出线方式。
  3)根据业主资金承受能力及安装使用条件等分析研究，达到确保系统的经济合理、安全可靠。
  4)变配电所的低压配电柜，因为进线电流很大，建议由变压器低压侧至低压配电柜采用封闭式母线上进线方式安装。
  5)配电柜的出线方式官优先采用下出线方式。
  6)根据计算逐一确定各回路的计算电流，通过计算电流选择相对应的开关(开关的框架电流、脱扣器的额定电流、脱扣器的整定值)和所用电缆规格。然后计算整条母排的计算电流，通过计算电流选择相对应的主开关(开关的框架电流、脱扣器的额定电流、脱扣器的整定值)和所用母排规格。计算出总的功率因数，确定无功功率补偿容量。
  7)根据短路电流选择开关的分断能力，并校验与下级开关的保护配合。当分断能力不够时，可采取以下措施：改用分断能力高的熔断器；或采用限流型断路器。
  8)有些设备属于冲击性大的负荷，有功功率和无功功率随机地或周期性地大幅波动、或运行功率因数低、或产生大量谐波。冲击性负荷会引起电压的波动，而且电压的波动速度要高于工频变化，电压波动不但会影响电压质量，还会引起电压闪变。这类负荷不宜与对电网质量要求高的设备同在一段母排。
2 工程设计相关规范、规程及国家建筑标准设计图集
《低压配电设计规范》GB 50054。
《供配电系统设计规范》GB 50052。
《10kV及以下变电所设计规范》GB 50053。
《民用建筑电气设计规范》JCJ16—2008。
《常用低压配电设备及灯具安装》D702—1—3(2004年合订本)。
《双电源切换及母线分段控制接线图》D 302—1—3(2002年合订本)。
《低压母线分段断路器二次接线(续)》01D 302—3。
《常用电机控制电路图》D 303—2—3(2002年合订本)。
《常用水泵控制电路图》01D 303—3。
《用户终端箱》05D 702—4。
《电气设备在压型钢板、夹芯板上安装》06SD 702—5。
《液位测量与控制》D 703—1—2(2002年合订本)。
2.1.5 施工安装要点
1 施工安装要点
  1)配电柜的安装应按照生产厂家的框架尺寸图安装。基础槽钢安装后，其顶部应高出抹平地面10mm，基础槽钢应有明显的接地。
  2)下出线的配电柜，在柜下宜预留电缆沟，柜底部出线孔可现场确定。如果是上出线，在柜上必须有电缆桥架，柜上部电缆出线孔可现场确定。主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。并进行电缆或架空布线工作。开关柜并联安装时，应在并联孔部位用螺栓紧固。
  3)产品安装完毕后，应进行各项检查和试验方可投入使用。
2 施工安装验收规范
《建筑电气工程施工质量验收规范》GB 50303—2002。
2.1.6 相关标准
《电工电子产品环境条件分类 第一部分：环境参数及其严酷程度》GB／T4796—2008。
《电工电子产品自然环境条件 温度和湿度》GB／T4797．1—2005。
《电能质量 供电电压偏差》GB／T12325—2008。
《电能质量 电压波动和闪变》GB／T12326—2008。
《电工电子产品应用环境条件第3部分：有气候防护场所固定使用》GB／T4798．3—2007。
《户外严酷条件下的电气设施第三部分：设备及附件的一般要求》GB／T9089．3—2008。
《户外严格酷条件下电气设施装置要求》GB／T9089．4—2008。
《低压成套开关设备和电控设备基本试验方法》GB／T10233—2005。
《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》GB 7251．1—2005。
《低压成套开关设备和控制设备第2部分：对母线干线系统(母线槽)的特殊要求》GB 7251．2—2006。
《低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求》GB 7251．3—2006。
《低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求》GB 7251．5—2008。
《低压成套扑关设备和控制设备智能型成套设备通用技术要求》GB／T 7251．8—2005。
《低压开关设备和控制设备控制器-设备接口(CDI)第1部分：总则》GB／T 8858．1—2002。
《低压开关设备和控制设备控制器-设备接口(CDI)第2部分：执行器传感器接口(AS—i)》GB／T 8858．2—2002。
《低压开关设备和控制设备 控制器-设备接口(CDI)第3部分：Device Net》GB／T 8858．3—2002。
《封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则》GB／Z 18859—2002。
《低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨》GB／T 19334—2003。
《低压电器电量监控器》GB／T21705—2008。
《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求》GB／T18216．1—2000。
《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第2部分：绝缘电阻》GB／T18216．2—2002。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗》GB／T18216．3—2007。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻》GB／T18216．4—2007。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地电阻》GB／T18216．5—2007。
《低压成套开关设备和控制设备空壳体的一般要求》GB／T 20641—2006。
《特殊环境条件高原用低压电器技术要求》GB／T20645—2006。
《低压开关设备和控制设备第1部分：总则》GB 14048．1—2006。
《低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器》GB 14048．3——2008。
《低压开关设备和控制设备第5—1部分：控制电路电器和开关元件机电式控制电路电器》GB14048．5—2008。
《低压开关设备和控制设备第4—2部分：接触器和电动机起动器交流半导体电动机控制器和起动器(含软起动器)》GB 14048．6—2008。
《低压开关设备和控制设备第7—1部分：辅助器件铜导体的接线端子排》GB／T14048．7—2006。
《低压开关设备和控制设备第7—2部分：辅助器件铜导体的保护导体接线端子排》GB／T 14048．8—2006。
《低压开关设备和控制设备第6—1部分：多功能电器转换开关电器》GB／T14048．11—2008。
《低压开关设备和控制设备第4—3部分：接触器和电动机起动器—非电动机负载用交流半导体控制器和接触器》GB／T14048．12—2006。
《低压开关设备和控制设备第5—3部分：控制电路电器和开关元件—在故障条件下具有确定功能的接近开关(PDF)的要求》GB／T14048．13—2006。
《低压开关设备和控制设备第5—5部分：控制电路电器和开关元件—具有机械锁门功能的电气紧急制动装置》GB／T 14048．14—2006。
《低压开关设备和控制设备第5—6部分：控制电路电器和开关元件—接近传感器和开关放大器的DC接口(NAMUR)》GB／T14048．15—2006。
《低压开关设备和控制设备第8部分：旋转电机用装入式热保护(FTC)控制单元》GB／T14048．16—2006。
《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625．2—2007。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗》GB／T 18216．3—2007。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位》GB／T18216．4—2007。
《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第5部分：对地电阻》GB／T18216．5—2007。
《低压开关设备和控制设备入网工业设备描述的基本原则》GB／T 21207—2007。
《低压开关设备和控制设备固定式消防泵驱动器的控制器》GB／T 21208—2007。
《电工术语 低压电器》GB／T2900．18—2008。
《低压电气装置第1部分：基本原则、一般特性评估和定义》GB／T16895．1—2008。
《低压熔断器第1部分：基本要求》GB 13539．1—2008。
《低压熔断器第3部分：非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)标准化熔断器系统示例A至F》GB 13539．3—2008。
《低压成套无功功率补偿装置》GB／T15576—2008。
《低压系统内设备的绝缘配合第5部分：不超过2mm的电气间隙和爬电距离的确定方法》GB／T16935．5—2008。
