21.2 系统设计


21.2.1 综合布线系统设计宜包括下列部分:
    1 工作区;
    2 配线子系统;
    3 干线子系统;
    4 建筑群子系统;
    5 设备间;
    6 进线间;
    7 管理。

21.2.2 综合布线系统的组成,应符合图21.2.2的要求。

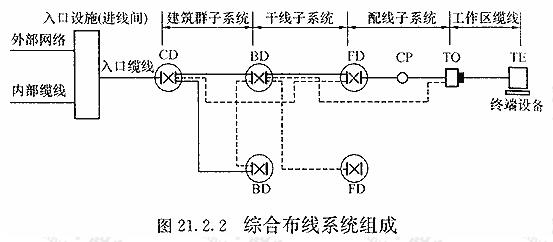

综合布线系统组成

注:1 配线子系统中可以设置集合点(CP点);
      2 建筑物BD之间、建筑物FD之间可以设置主干缆线互通;
      3 建筑物FD也可以经过主干缆线连至CD,TO也可以经过水平缆线连BD;
      4 设置了设备间的建筑物,设备间所在楼层的FD可以和设备间中的BD或CD及入口设施安装在同一场地。

21.2.3 一个独立的需要设置终端设备的区域,宜划分为一个工作区。工作区应由配线子系统的信息插座到终端设备的连接缆线及适配器组成,并应符合下列规定:
    1 工作区面积的划分,应根据不同建筑物的功能和应用,并作具体分析后确定。当终端设备需求不明确时,工作区面积宜符合表21.2.3-1的规定。

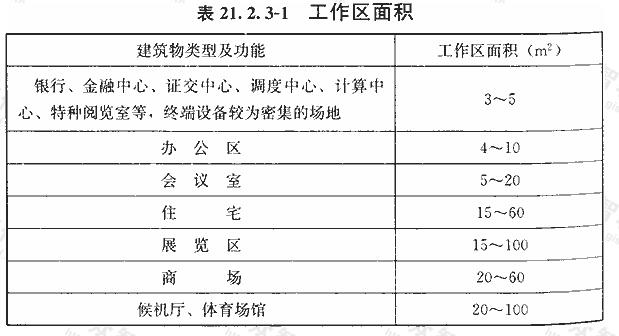

工作区面积

2 每一个工作区信息点数量的配置,应根据用户的性质、网络的构成及实际需求,并考虑冗余和发展等因素,具体配置宜符合表21.2.3-2的规定。

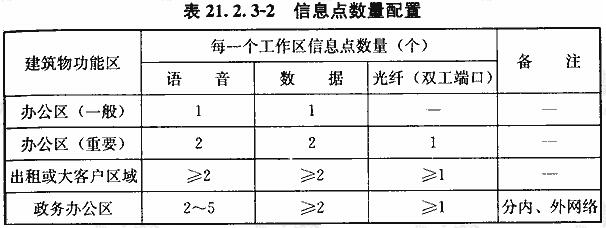

信息点数量配置

21.2.4 配线子系统宜由安装在工作区的信息插座、信息插座至电信间配线设备(FD)的配线电缆或光缆及电信间的配线设备和设备缆线和跳线等组成,并应符合下列规定:
    1 配线子系统宜采用4对对绞电缆;当需要时,可根据实际需要选用更高性能等级的电缆或光缆;
    2 配线子系统中对绞电缆、光缆从楼层配线设备(FD)宜直接连接到信息插座;
    3 楼层配线设备和信息插座之间可采用1个集合点(CP);
    4 配线设备连接的跳线宜选用专用插接软跳线或光纤跳线,在电话应用时宜选用双芯对绞电缆。

21.2.5 干线子系统宜由设备间至电信间的干线电缆和光缆、安装在设备间建筑物配线设备(肋)及设备缆线和跳线等组成,并应符合下列规定:
    1 干线子系统所需的电缆总对数和光纤总芯数,应满足工程的实际需求,并留余量;当使用对绞电缆作为数据干线电缆时,对绞电缆的长度不应大于90m;
    2 干线子系统应选择干线缆线距离较短、安全和经济的路由;干线电缆宜采用点对点端接,也可采用分支递减端接;
    3 若计算机主机和电话交换机设置在建筑物内不同的设备间,宜在设计中采用不同的干线电缆分别满足语音和数据的需要,必要时可采用光缆。

21.2.6 建筑群子系统宜由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)、设备缆线和跳线等组成,并应符合下列规定:
    1 建筑物间的数据干线宜采用多模、单模光缆,语音干线可采用大对数对绞电缆;
    2 建筑群和建筑物间的干线电缆、光缆布线的交接不应多于两次,从楼层配线架(FD)到建筑群配线架(CD)之间只应通过一个建筑物配线架(BD)。

21.2.7 设备间是在每幢建筑物的适当地点设置通信设备、计算机网络设备和建筑物配线设备,进行网络管理和信息交换的场地。对于综合布线系统,设备间主要安装建筑物配线设备(BD)。电话交换机、计算机主机可与建筑物配线设备安装在同一设备间。

21.2.8 进线间宜设置在建筑物首层或地下一层,便于缆线进、出的地方,是建筑物配线系统与电信业务经营者和其他信息业务服务商的配线网络互联互通及交接的场地。小型工程的设备间可兼作进线间。

21.2.9 管理应对进线间、设备间、电信间和工作区的配线设备、缆线、信息插座等设施,按一定的模式进行标识和记录,并宜符合下列规定:
    1 规模较大的综合布线系统宜采用计算机进行文档记录与保存,规模较小的综合布线系统宜按图纸资料进行管理;应做到记录准确,及时更新,便于查阅;
    2 综合布线的电缆、光缆、配线设备、端接点、接地配置、敷设管线等组成部分均应给定唯一的标识符,并设置标签;标识符应采用相同数量的字母和数字等标明;
    3 电缆和光缆的两端均应标明相同的编号;
    4 设备间、电信间、进线间的配线设备宜采用统一的色标区别各类业务与用途的配线区;
    5 所有标志宜打印,标志应保持清晰并满足使用环境要求。


条文说明

21.2 系统设计

21.2.1 本规范参照国际标准《信息技术——用户建筑综合布线》ISO/IEC 11801/2002-09,符合现行国家标准《综合布线系统工程设计规范》GB 50311的规定,将综合布线的设计内容分为七个部分。
    进线间一般是提供给多家电信业务经营者使用,通常设于地下一层。进线间主要作为室外电缆、光缆引入楼内的成端与分支及光缆的盘长空间位置。对于光缆至大楼(FTTB)、至用户(FTTH)、至桌面(FTTO)的应用及容量日益增多,进线间就显得尤为重要。由于许多商用建筑物地下一层环境条件已大大改善,也可安装电缆、光缆的配线架设备及通信设施。在不具备单独进线间或入楼电缆、光缆数量及入口设施较少时,建筑物也可以在入口处采用挖地沟或使用较小的空间完成缆线的成端与盘长,入口设施则可安装在设备间,但宜单独的设置场地,以便功能分区。

21.2.3 工作区
    第1款 工作区是包括办公室、机房、会议室、工作间等需要电话、计算机终端等设施的区域和相应设备的统称。
    第2款 每一个工作区信息点数量的确定范围比较大,从现有的工程情况分析,从设置1个至10个信息点的现象都存在。
    因为建筑物用户性质不一样,功能要求和实际需求不一样,信息点数量不能仅按办公楼的模式确定,尤其是对于专用建筑(如电信、金融、体育场馆、博物馆等)更应加强需求分析,作出合理的配置。

21.2.4 配线子系统中电信间FD与电话交换配线及计算机网络设备之间的连接方式应符合图21-1和图21-2的要求。
    1 电话交换配线的连接方式

语音系统连接方式

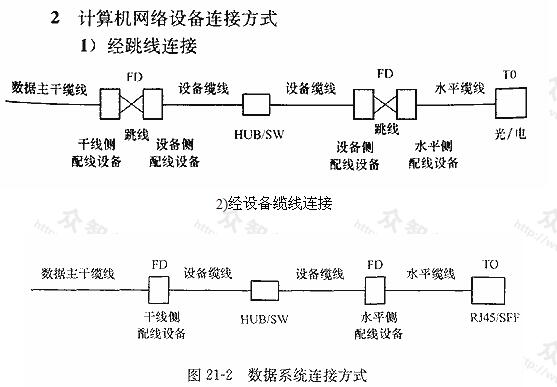

数据系统连接方式

21.2.5 第2款 点对点端接是最简单、最直接的接合方法,大楼电信间的每根干线电缆直接从设备间延伸到指定的楼层和电信间。
    分支递减端接是用一根大对数干线电缆来支持若干个电信间或若干楼层的通信容量,经过电缆接头保护箱分出若干根小电缆,它们分别延伸到电信间,并端接于目的地的连接器件。

21.2.9 综合布线的各种配线设备,应用色标区分干线电缆、配线电缆或设备端接点,同时,还应用标记条标明端接区域、物理位置、编号、容量、规格等,以便维护人员在现场一目了然地加以识别。
