21.4 系统指标
21.4.1 综合布线系统对绞电缆布线信道器件的标称阻抗，对D级、E级、F级为 100Ω,A级、B级、C级可为100Ω或120Ω。对绞电缆基本电气特性应符合下列规定：
1 插入损耗运用在阻抗失配与高频时体现其特性；
2 信道每个线对中的两个导体之间的直流 （DC）环路电阻不平衡度对所有类别不应超过 3%;
3 电缆在所有的温度下应用时， D 类、E 类、 E A类、F 类、F A类信道每一导体最小载流量应为0.175A （DC);
4 布线系统在工作环境温度下， D 类、E 类、 E A类、F 类、F A类信道应支持任意导体之间 72V（DC）的工作电压；
5 布线系统在工作环境温度下， D 类、E 类、 E A类、F 类、F A类信道每个线对应支持承载 10W 的功率；
6 对绞电缆的性能指标参数应包括衰减、等电平远端串音 衰减、等电平远端串音衰减功率和、衰减远端串音比、衰减远端串音比功率和、藕合衰减、转移阻抗、不平衡衰减（近端）、近端串音功率和、外部串音（E A 、F A)；
条文说明
1 插入损耗运用在阻抗失配与高频时体现其特性；
2 信道每个线对中的两个导体之间的直流 （DC）环路电阻不平衡度对所有类别不应超过 3%;
3 电缆在所有的温度下应用时， D 类、E 类、 E A类、F 类、F A类信道每一导体最小载流量应为0.175A （DC);
4 布线系统在工作环境温度下， D 类、E 类、 E A类、F 类、F A类信道应支持任意导体之间 72V（DC）的工作电压；
5 布线系统在工作环境温度下， D 类、E 类、 E A类、F 类、F A类信道每个线对应支持承载 10W 的功率；
6 对绞电缆的性能指标参数应包括衰减、等电平远端串音 衰减、等电平远端串音衰减功率和、衰减远端串音比、衰减远端串音比功率和、藕合衰减、转移阻抗、不平衡衰减（近端）、近端串音功率和、外部串音（E A 、F A)；
7 2m、5m对绞电缆跳线的指标参数值应包括回波损耗、近端串音。
21.4.2 对绞电缆连接器件基本电气特性应符合下列规定：
1 配线设备模块工作环境的温度要求为-10℃~+60℃；
2 应该具有唯一的标记或颜色；
3 连接器件支持导体为0.4mm~0.8mm线径的连接；
4 连接器件的插拔率大于或等于500次；
5 配线子系统一般采用RJ45模块通用插座进行端接，7/7
A类布线系统采用非RJ45方式终接；
6 连接器件的性能指标参数应符合国家现行产品标准的要求。
21.4.3 对绞电缆布线系统永久链路、CP链路及信道的性能指标参数应包括回波损耗、插入损耗、近端串音、近端串音功率和、衰减近端串音比、衰减近端串音比功率和、衰减远端串音比、衰减远端串音比功率和、直流环路电阻、时延、时延偏差、外部近端串音功率和、外部远端串音比功率和等，性能指标参数应符合规定值的要求。
21.4.4 屏蔽布线系统电缆的对绞线对传输性能要求应符合本标准第21.4.3条规定，并应满足非平衡衰减、传输阻抗、耦合衰减及屏蔽衰减的要求。
21.4.5 光纤布线系统各等级（OF-300、OF-500、OF-2000）的光纤信道衰减值，应符合传输性能指标的要求。
21.4.6 综合布线系统的线缆结构、直径、材料、承受拉力、弯曲半径等产品技术指标应符合设计要求。
条文说明
21.4.1 对绞电缆性能指标与电缆的命名方式参照国际标准《用户建筑通用布线系统》ISO/IEC 1180 12010.4的相关内容。
布线系统电缆统一命名推荐的方法，使用XX/Y/ZZ编号表示。
XX表示电缆整体结构（U为非屏蔽、F为箔屏蔽、S为编织物屏蔽、SF为编织物+箔屏蔽），Y为线对屏蔽状况（U为非屏蔽、F为箱屏蔽），ZZ为线对状态（TP为2芯对绞线对、TQ为4芯对绞线对）。
按照此规定，电缆可以分为8种类型：U/UTP、F/UTP、U/FTP、SF/UTP、S/FTP、U/UTQ、U/FTQ及 S/FTQ。
21.4.2本条对对绞电缆连接器件基本电气特性作出规定。
第3款 导线直径在小于0.5mm或大于0.65mm，应考虑与连接器件的兼容性。
第3款 导线直径在小于0.5mm或大于0.65mm，应考虑与连接器件的兼容性。
第5款 对7类布线系统的插座采用非RJ45连接方式。插座连接方式应符合《电子设备连接器第7部分：8位非屏蔽非固定和固定连接器》IEC 60603-7的描述。插座使用插针1、2、3、4、5、6、7和8时，能够支持5/6/6
A类布线应用，使用插针1、2、3’、4’、5’、6'、7和8时，能够支持7/7A类布线应用。
21.4.3 综合布线系统工程设计中，对于100Ω对绞电缆组成的永久链路或CP链路的各项指标值如下：

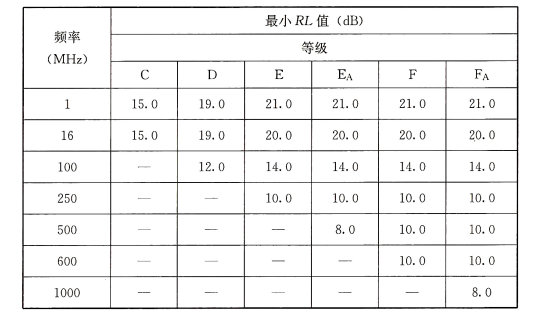

1 回波损耗（RL）：在布线的两端均应符合回波损耗值的要求，布线系统永久链路的最小回波损耗值如表55所示。
表55 回波损耗（RL）值

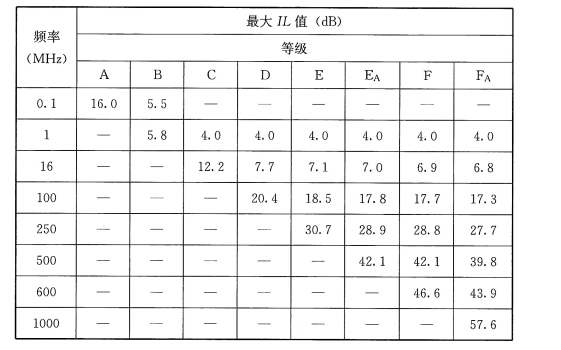

2 布线系统永久链路的最大插入损耗（IL）值如表56所示。
表56 插入损耗（IL）值

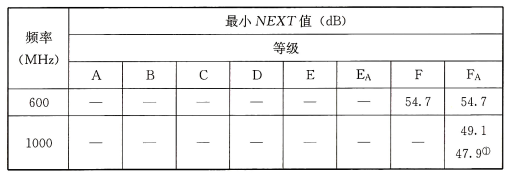

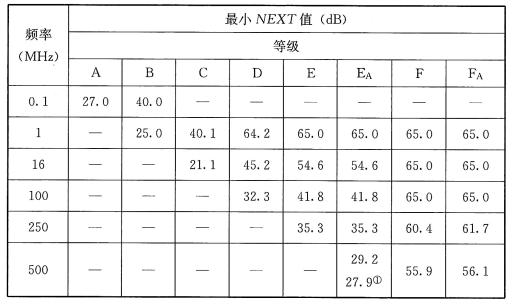

3 线对与线对之间的近端串音（NEXT）在布线的两端均应符合NEXT值的要求，布线系统永久链路的近端串音值如表57所示。
表57 近端串音（NEXT）值
续表 57

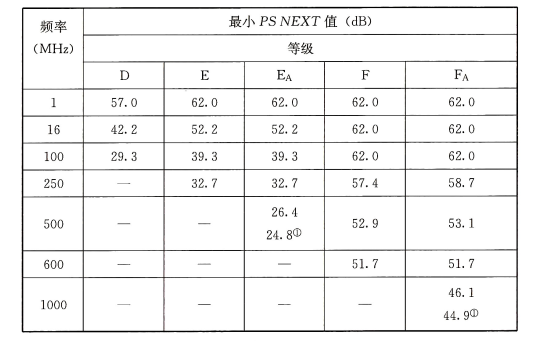

注：① 为有CP点存在的永久链路指标4近端串音功率和（ PS NEXT）值在布线的两端均应符合 PS NEXT值要求，布线系统永久链路的 PS NEXT值如表58所示
表58 近端串音功率和（ PS NEXT）值
注：① 为有CP点存在的永久链路指标

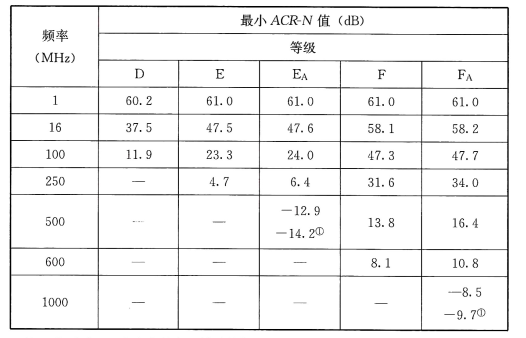

5 线对与线对之间的衰减近端串音比（ACR-N），在布线的两端均应符合ACR-N值要求。永久链路的ACR-N值如表59所示。
5 线对与线对之间的衰减近端串音比（ACR-N），在布线的两端均应符合ACR-N值要求。永久链路的ACR-N值如表59所示。
表59 衰减近端串音比（ACR-N）值
注：① 为有CP点存在的永久链路指标。

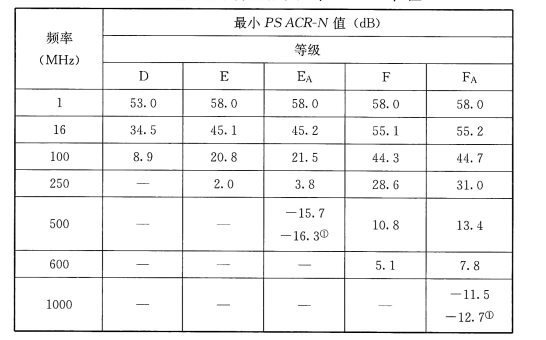

6 布线系统永久链路的 PS ACR-M值如表60所示
表60 衰减近端串音比功率和（ PS ACR-N）值
注：① 为有CP点存在的永久链路指标。

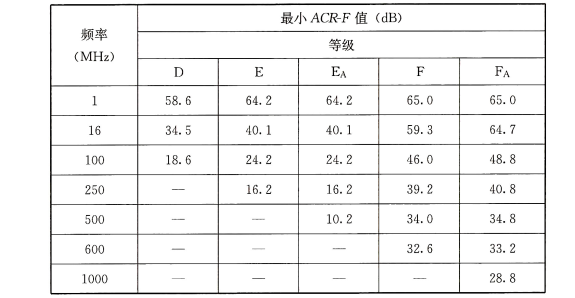

7 在布线的两端均应符合ACR-F值要求。永久链路的ACRF值如表61所示。
表61 衰减远端串音比（ACR-F）值

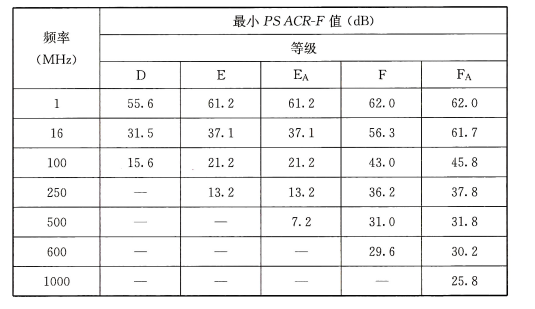

8 布线系统永久链路的 PS ACR-F值如表62所示。
表62 衰减远端串音比功率和（ PS ACR-F）值

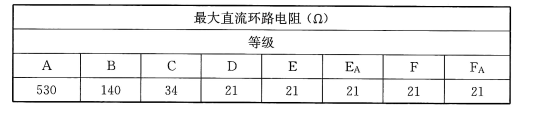

9 布线系统永久链路的直流环路电阻如表63所示。
表63 永久链路直流环路电阻

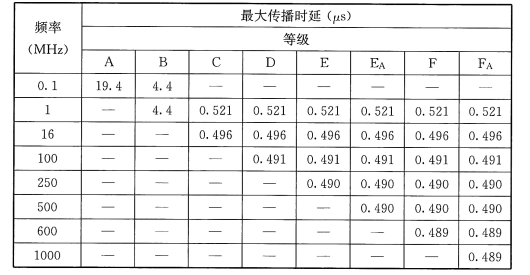

10 布线系统永久链路的最大传播时延如表64所示
表64 传播时延

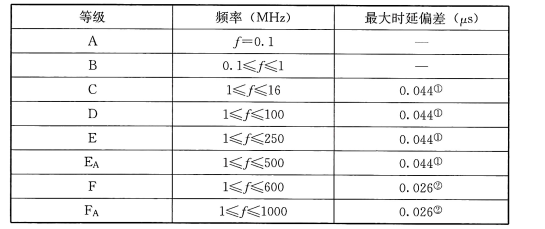

11 布线系统永久链路的最大传播时延偏差如表65所示
表65 传播时延偏差
注：① 为0.9×0.045+3×0.00125计算结果；
② 为0.9×0.025+3×0.00125计算结果。

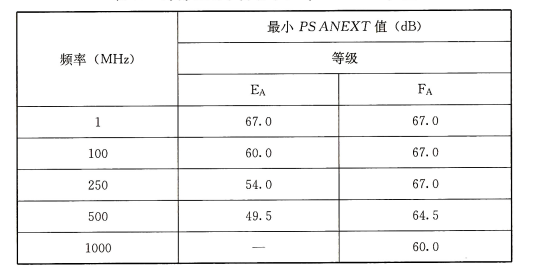

12 外部近端串音功率和（ PS ANEXT）值在布线的两端均应符合 PS ANEXT值要求，布线系统永久链路的PS ANEXT值如表66所示。
表66 外部近端串音功率和（ PS ANEXT）值

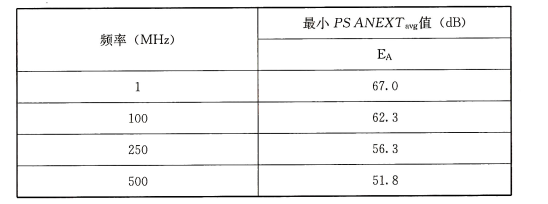

13 外部近端串音功率和平均（ PS ANEXT
avg）值在布线的两端均应符合 PS ANEXT
avg值要求，布线系统永久链路的PS ANEXT
avg值如表67所示表67 外部近端串音功率和平均（ PS ANEXTa
avg）值

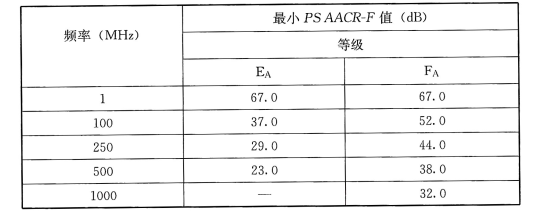

14 外部ACRF功率和（ PSAACR-F）在布线的两端均应符合 PS AACR-F值要求，布线系统永久链路的 PS AACR-F值如表68所示。
表68 外部ACRF功率和（ PS AACR-F）值

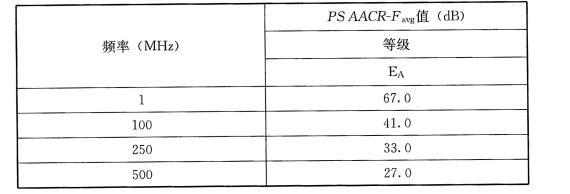

15 外部ACR-F功率和平均（ PS AACR-Favg）值在布线的两端均应符合 PS AACR-Favg值要求，布线系统永久链路的PS AACR-Favg值如表69所示。
表69 外部ACRF功率和平均（ PS AACR-Favg）值
21.4.4 屏蔽布线系统电缆的对绞线对传输性能要求同表55~表69各表格的内容，电缆的屏蔽性能的指标参数应符合下列规定

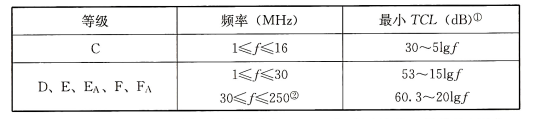

1 非屏蔽布线信道中每个线对的TCL值如表70所示。
表70 非屏蔽布线信道横向转换损耗TCL
续表 70
注：① 若T℃L对应于一个频率的计算值大于40dB时，仍应满足4dB的最小要求
②对大于等于250MH时的参数仅供参考
2 非屏蔽布线信道两端等效横向转换损耗（ EL TCTL）值见表71所示。
表71 非屏蔽布线信道两端等效横向转换损耗（ ELTCTT）
3 屏蔽布线信道耦合衰减值如表72所示。
表72 屏蔽布线信道耦合衰减
注：① 如 ELTCTL大于40dB的频率计算值时，仍应满足40dB的最小要求。大于1000MHz时的参数，仅供参考。
21.4.5 光纤布线系统传输性能指标应符合下列表中的规定

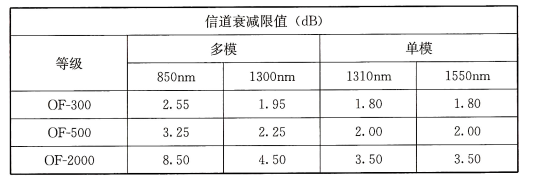

1 各等级的光纤信道衰减限值如表73所示。
表73 信道衰减
注：光纤信道包括的所有连接器件的衰减合计不应大于1.5dB

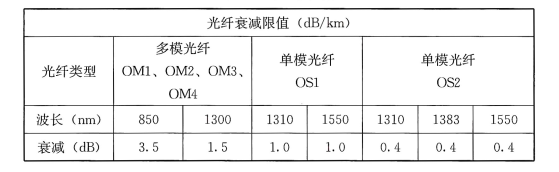

2 各等级的光纤衰减限值如表74所示。
2 各等级的光纤衰减限值如表74所示。
表74 光纤衰减

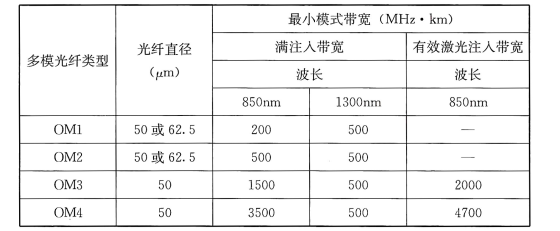

3 多模光纤的最小模式带宽如表75所示。
表75 多模光纤模式带宽
注：使用《光纤 第2-10部分：产品规范 A1类多模光纤分规范》IEC/PAS607932-10规定的差分模式时延（DMD）确保有效的光发射带宽，过量的发射模式带宽的光纤可能不支持某些应用。
