3.4 平面移动类停车库

3.4.1 单层平面移动类停车库的停车位不宜超过50个；通过设在升降井道内的提升机，可将单层平面移动类停车设备组合成多层平面移动类停车库。
3.4.2 平面移动类停车库内的停车位应根据可使用的建筑面积、周边交通环境，采取纵向布置、横向布置或多排布置等布置方式，同时应根据停车设备的布置方式进行建筑结构设计，并应符合下列规定：
      1 在狭长场地宜采取多层纵置式布置停车位，且升降机井道的设置位置应与出入口对应，搬运巷道应根据纵向停车位方向进行设置(图3.4.2-1)；

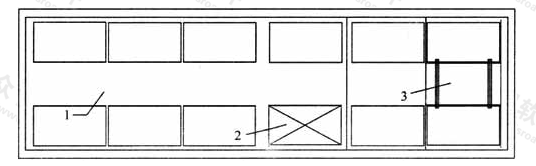

图3.4.2-1  多层纵置式布置
1-巷道；2-升降机；3-搬运器

      2 多层横置式平面移动类停车库升降机井道应设置在出入口位置，搬运巷道应根据横向停车位方向进行设置，并宜设置检修通道、检修入孔或检修楼梯(图3.4.2-2)；

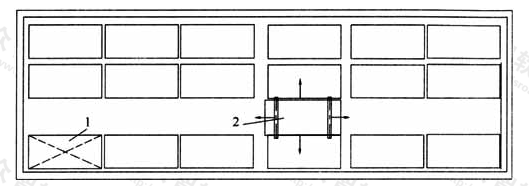

图3.4.2-2  多层横置式布置
1-搬运器；2-提升机井道

      3 多层多排布置式平面移动类停车库宜纵向布置，排间距不宜小于100mm，并宜在多排布置的一侧设置检修通道、检修入孔或检修楼梯(图3.4.2-3)。

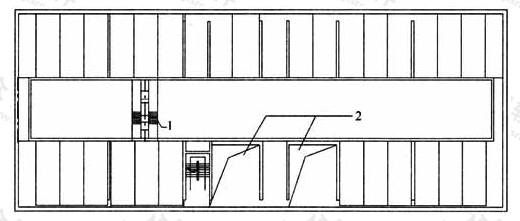

图3.4.2-3  多层多排布置
1-升降机；2-搬运器

3.4.3 平面移动类停车库基础的纵向全长不均匀沉降差不得大于20mm。
3.4.4 平面移动类停车库的转换区应设置照明和应急照明。设备维修、调试用照明插座应设置在升降机井和巷道处，间距不宜大于10m。
3.4.5 停车数量少于50辆的平面移动类停车库的通风系统可与排烟系统组合设置，排气口宜设置在平面移动类停车库下部，排烟口应设置在上部，各自的风口应上、下分开设置；当停车位超过50个时，通风系统应与排烟系统分开设置。



条文说明


表5  多层纵置式平面移动类停车库建筑尺寸(mm)

注：表中的尺寸是参考数据，可根据适停车型尺寸确定；n为停车设备的层数；升降机地坑深度不宜小于1600mm。

      2 多层横置式平面移动类停车库的建筑尺寸可按表6确定。

表6  多层横置式平面移动类停车库建筑尺寸(mm)

注：表中的尺寸是参考数据，可根据适停车型尺寸确定；n为停车设备的层数；升降机底坑深度宜为1600～2800mm。

      3 多排布置式平面移动类停车库的排间距不小于100mm考虑了平面移动类停车设备微动时所需要的尺寸。单层多排布置式平面移动类停车库建筑尺寸可按表7确定。

表7  单层多排布置式平面移动式停车库的建筑尺寸(mm)

3.4.3 本条参考了行业标准《塔式起重机混凝土基础工程技术规程》JGJ／T 187-2009第4.2.4条，基础倾斜率不得大于0.001。
