4.4系统编号
4.4.1一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
4.4.2暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
4.4.3系统代号用大写拉丁字母表示(见表4.4.3)，顺序号用阿拉伯数字表示如图4.4.3所示。当一个系统出现分支时,可采用图4.4.3(b)的画法。

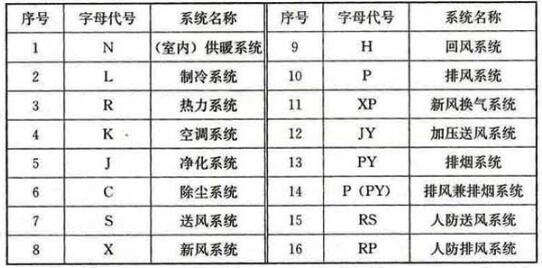

表4.4.3系统代号

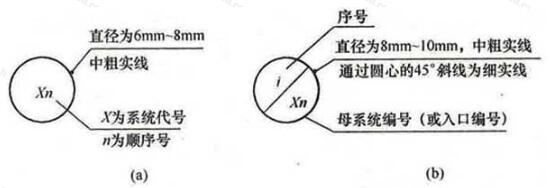

图4.4.3系统代号、编号的画法
4.4.4系统编号宜标注在系统总管处。
4.4.5竖向布置的垂直管道系统，应标注立管号(图4.4.5)。在不致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

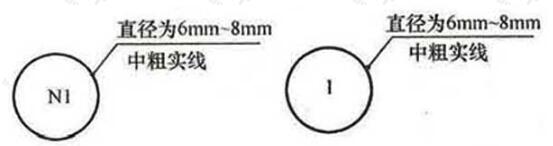

图4.4.5立管号的画法
条文说明
4.4系统编号
4.4.2入口编号是指由建筑外引入的管道系统编号。
4.4.3 表4.4.3以外的系统代号，可取系统汉语名称拼音的首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。采用非汉语名称标注系统代号时，须明确表明对应的汉语名称。
