5.1 主控项目


5.1.1 柜、台、箱的金属框架及基础型钢应与保护导体可靠连接; 对于装有电器的可开启门,门和金属框架的接地端子间应选用截 面积不小于4mm²的黄绿色绝缘铜芯软导线连接,并应有标识。
      检查数量:全数检查。
      检查方法:观察检查。
5.1.2 柜、台、箱、盘等配电装置应有可靠的防电击保护;装置内 保护接地导体(PE)排应有裸露的连接外部保护接地导体的端子, 并应可靠连接。当设计未做要求时,连接导体最小截面积应符合 现行国家标准《低压配电设计规范》GB 50054的规定。
      检查数量:全数检查。
      检查方法:观察检查并采用力矩扳手检查。
5.1.3 手车、抽屉式成套配电柜推拉应灵活,无卡阻碰撞现象。 动触头与静触头的中心线应一致,且触头接触应紧密,投入时,接 地触头应先于主触头接触;退出时,接地触头应后于主触头脱开。
      检查数量:全数检查。
      检查方法:观察检查。
5.1.4 高压成套配电柜应按本规范第3.1.5条的规定进行交接 试验,并应合格,且应符合下列规定:
      1 继电保护元器件、逻辑元件、变送器和控制用计算机等单 体校验应合格,整组试验动作应正确,整定参数应符合设计要求;
      2 新型高压电气设备和继电保护装置投入使用前,应按产品 技术文件要求进行交接试验。
      检查数量:全数检查。
      检查方法:模拟试验检查或查阅交接试验记录。
5.1.5 低压成套配电柜交接试验应符合本规范第4.1.6条第3 款的规定。
      检查数量:全数检查。
      检查方法:用绝缘电阻测试仪测试、试验时观察检查或查阅交 接试验记录。
5.1.6 对于低压成套配电柜、箱及控制柜(台、箱)间线路的线间 和线对地间绝缘电阻值,馈电线路不应小于0.5MΩ,二次回路不 应小于1MΩ;二次回路的耐压试验电压应为1000V,当回路绝缘 电阻值大于10MΩ时,应采用2500V兆欧表代替,试验持续时间 应为1min或符合产品技术文件要求。
      检查数量:按每个检验批的配线回路数量抽查20%,且不得 少于1个回路。
      检查方法:用绝缘电阻测试仪测试或试验、测试时观察检查或 查阅绝缘电阻测试记录。
5.1.7 直流柜试验时,应将屏内电子器件从线路上退出,主回路 线间和线对地间绝缘电阻值不应小于0.5MΩ,直流屏所附蓄电 池组的充、放电应符合产品技术文件要求;整流器的控制调整和输 出特性试验应符合产品技术文件要求。
      检查数量:全数检查。
      检查方法:用绝缘电阻测试仪测试,调整试验时观察检查或查 阅试验记录。
5.1.8 低压成套配电柜和配电箱(盘)内末端用电回路中,所设过 电流保护电器兼作故障防护时,应在回路末端测量接地故障回路 阻抗,且回路阻抗应满足下式要求:
式中:Zs(m) ——实测接地故障回路阻抗(Ω);
                    U0——相导体对接地的中性导体的电压(V);
                     Ia——保护电器在规定时间内切断故障回路的动作电 流(A)。
      检查数量:按末级配电箱(盘、柜)总数量抽查20%,每个被抽 查的末级配电箱至少应抽查1个回路,且不应少于1个末级配 电箱。
      检查方法:仪表测试并查阅试验记录。
5.1.9 配电箱(盘)内的剩余电流动作保护器(RCD)应在施加额 定剩余动作电流( I△n )的情况下测试动作时间,且测试值应符合设 计要求。
      检查数量:每个配电箱(盘)不少于1个。
      检查方法:仪表测试并查阅试验记录。
5.1.10 柜、箱、盘内电涌保护器(SPD)安装应符合下列规定:
        1 SPD的型号规格及安装布置应符合设计要求;
        2 SPD的接线形式应符合设计要求,接地导线的位置不宜 靠近出线位置;
        3 SPD的连接导线应平直、足够短,且不宜大于0.5m。
        检查数量:按每个检验批电涌保护器(SPD)的数量抽查 20%,且不得少于1个。
        检查方法:观察检查。
5.1.11 IT系统绝缘监测器(IMD)的报警功能应符合设计要求。
        检查数量:全数检查。
        检查方法:仪表测试。
5.1.12 照明配电箱(盘)安装应符合下列规定:
        1 箱(盘)内配线应整齐、无绞接现象;导线连接应紧密、不伤 线芯、不断股;垫圈下螺丝两侧压的导线截面积应相同,同一电器 器件端子上的导线连接不应多于2根,防松垫圈等零件应齐全;
        2 箱(盘)内开关动作应灵活可靠;
        3 箱(盘)内宜分别设置中性导体(N)和保护接地导体(PE) 汇流排,汇流排上同一端子不应连接不同回路的N或PE。
        检查数量:按照明配电箱(盘)数量抽查10%,且不得少于 1台。
        检查方法:观察检查及操作检查,螺丝刀拧紧检查。
5.1.13 送至建筑智能化工程变送器的电量信号精度等级应符合 设计要求,状态信号应正确;接收建筑智能化工程的指令应使建筑 电气工程的断路器动作符合指令要求,且手动、自动切换功能均应 正常。
        检查数量:全数检查。
        检查方法:模拟试验时观察检查或查阅检查记录。

条文说明
5.1 主控项目
5.1.1 设计时对保护导体的规格、是否要重复接地、继电保护等已 作出选择和安排,而施工时要保证各连接可靠,正常情况下不松 动,且标识明显,使人身、设备在通电运行中确保安全,施工操作时 虽工艺简单,但其施工质量是至关重要的;连接导线的规格大小是 按机械强度和允许的最小导体截面积来考虑的;连接导线要求采 用绝缘铜芯软导线而非裸铜软线,旨在避免带有电器的柜、台、箱 可开启门活动时触及电器连接点而引起电击事故的发生。
5.1.2 现行国家标准《低压配电设计规范》GB 50054对保护导体 最小截面积作出了明确规定,且符合现行国家标准《低压成套开关 设备和控制设备  第1部分:总则》GB 7251.1—2013/IEC60439-1: 2001第8.4节电击防护规定,低压成套设备要符合该标准第 8.4.3.2.2款表3的要求,且指明保护接地导体(PE)材料和相线 导体材料不同时,要将保护接地导体(PE)截面积的确定,换算至 与表3相同的导电要求。其理由是使载流容量足以承受流过的接 地故障电流,使保护器件动作,在保护器件动作电流和时间范围 内,不会损坏保护接地导体(PE)或破坏它的电连续性。当然也不 应在发生故障至保护器件动作这个时段内危及人身安全。这个规 定的原则适用于供电系统各级保护接地导体(PE)截面积的选择。
5.1.3 本条规定是产品制造要确保达到的,也是安装后必须检查 的项目,动、静触头中心线一致使通电可靠,接地触头的先入后出 是保证安全的必要措施,连家用电器的插头制造也是遵循保护接 地先于电源接通,后于电源断开这一普遍性的安全原则。
5.1.4 高压成套配电柜内的电气设备,要经有资质的试验室进行 电气交接试验并出具试验报告,判定符合要求后,才能通电试 运行。
    控制回路的校验、试验与控制回路中的元器件的规格型号有 关,整组试验的有关参数通常由设计单位给定,并得到当地供电单 位的确认,目的是既保证建筑电气工程本身的稳定可靠运行,又不 影响整个供电电网的安全。由于技术进步和创新,高压配电柜内 的主回路和二次回路的元器件必然会相继涌现新的产品,因而其 试验要求还来不及纳入规范而已被较大范围内推广应用,所以要 按新产品提供的技术要求进行试验。
5.1.6 试验的要求和规定与现行国家标准《电气装置安装工程电 气设备交接试验标准》GB 50150的规定一致。
5.1.7 直流柜是指蓄电池的充电整流装置、直流电配电开关和蓄 电池组合在一起的成套柜,即交流电源送入,直流电源分路送出的 成套柜,其投入运行前应按产品技术文件要求做相关试验和操作, 并对其主回路的绝缘电阻进行检测。
5.1.8 本条依据现行国家标准《低压电气装置  第6部分:检验》 GB/T 16895.23—2012第61.3.6.1条制订。如果TN和TT系 统接地故障回路阻抗过大,则会造成该回路故障电流过小,而导致 过电流保护电器不能动作或不能及时动作,将可能引发人身电击 伤害,因此规定测试故障回路阻抗。导致回路阻抗值超限值的原 因一是用电回路导体选择不当或用电回路线路过长,没有满足现 行国家标准《低压配电设计规范》GB 50054—2011的第3.2.2条 第2款的规定,线路阻抗偏大所致;二是由于用电回路导线连接点 接触不好,接触电阻增加所致,所以抽查回路时应选择用电回路线 路相对较长且导线中间连接点相对较多的回路,由于施工设计时 一般对用电回路的线路长度是有规定的,故回路阻抗的测试主要
是以检验导线连接点的连接质量,测试可采用带有回路阻抗测试 功能的测试仪表进行检测,将所测数据与式(5.1.8)进行比对[式( 5.1.8)中的系数2/3主要是出于对线路温度变化的考虑],以验 证在发生接地故障时,过电流保护电器的有效性。根据现行国家 标准《低压配电设计规范》GB 50054的规定,电气设计人员应计算 并提供接地故障回路计算阻抗Zs,或Ia值,以方便施工现场检测 人员的判定。如果测量后回路阻抗不能满足式(5.1.8)的要求,则 应检查回路导体的连接质量,必要时应请电气设计人员复核回路 阻抗计算书。
    本条适用于配电系统采用过电流保护器(主要是指断路器和 熔断器,不考虑使用RCD作为附加保护情况)的末端回路。
5.1.9 为确保剩余电流动作保护器(RCD)能按设计限值要求动 作可靠,安装完成后应按设计限值要求检测动作电流和动作时间, 以确保其灵敏度和可靠性。测试时应根据回路情况分别对待:
    (1)插座回路RCD的测试应通过末端插座来进行,因为线路 保护接地导体(PE)的连接有效性可通过末端插座检查,而插座保 护接地导体(PE)的连接有效性可通过插座检测器来检验;
    (2)干线回路RCD的测试宜在RCD出口处进行测试;
    (3)其他回路RCD的测试应在回路末端对RCD进行测试。

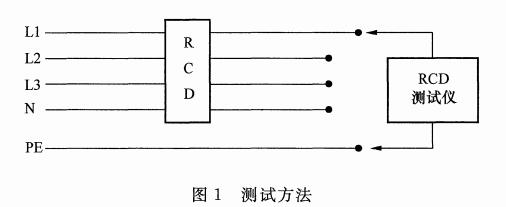

    测试方法见图1。
图1 测试方法
    设计一般以保护电器额定动作电流为依据选择保护电器,因 此应将“实际动作时间”作为工程必检项目。在测量“实际动作时 间”时是对RCD通以额定剩余动作电流,如果RCD能正确动作, 就说明在通过额定剩余动作电流时是可以正确动作的,故“实际动 作电流”可作为选测项目。
    1)检测实际动作时间:以RCD额定剩余动作电流(),测试 保护电器动作时间RCD测试仪表接入任意相导体和PE, 通过仪表内负载(电阻)产生额定剩余动作电流(),并同 时监测相导体对PE电压消失时间,此时间即为保护电器 实际动作时间,其数值不应大于设计限值。
    2)检测实际动作电流:以阶梯递增电流,测试保护电器实际动 作电流RCD测试仪表接入任意相导体和PE,通过仪表内 负载(电阻)产生固定步长(如1mA/0.1s)的剩余电流,同 时监测相导体对PE电压,仪表显示电压消失时的电流即 为保护电器实际动作电流,其数值不应大于额定剩余动作 电流值。
5.1.10 SPD一般在系统设计时考虑周全且与柜、箱、盘成套供 应,但当设计后补或元件更换等情况发生时,现场安装也在所难 免,接线原理图是由设计提供的,施工时只要按图进行安装并接 线,但其位置布置应考虑一旦发生瞬时过电压时,接地导线泄放的 雷电流就有可能传导耦合到出线,而形成接地线的“二次污染”,导 致SPD出线电压升高,失去对设备的保护作用。同理,连接导线 越长,则瞬时过电压发生时,SPD两端的出线电压也就越高,设备 受到的冲击电压也就越大,设备运行安全也就无保障。
5.1.11 对电源端带电导体不接地或经高阻抗接地的IT系统, 当发生一个接地故障时,是通过装设的绝缘监测器报警来及时排 除故障,以避免发生电气安全事故,确保供电的不间断。IMD的 报警功能是根据系统要求设计的,因此对IT系统应根据设计要 求使用IMD测试仪器检测IMD的报警功能。
5.1.12 每个接线端子上的导线连接不应超过2根,是为了连接 紧密,不因通电后由于冷热交替等时间因素而过早在检修期内发 生松动,同时也考虑到方便检修,不使因检修而扩大停电范围。同 一垫圈下的螺丝两侧压的导线应截面和线径均一致,实际上这是 一个结构是否合理的问题,如不一致,螺丝既受拉力,又受弯矩,对 导线芯线必然一根压紧、另一根稍差,对导电的良好性将受到 影响。
    建筑电气工程中,供电系统的接地形式除采用TN-S系统 外,还有TT系统和IT系统,但不论何种形式均要求PE和N截 然分开。因照明配电箱额定容量有大小,小容量的出线回路少,仅 2个~3个回路,可以用数个接线柱分别组合成PE接线排和N接 线排,但决不允许两者混合连接。所以在照明配电箱(盘)内应分 设PE排和N排,这不仅施工时要严格区分,日后维修时也要注 意,不能因误接而失去应有的保护作用,但对设计时出线回路采用 单相双极开关或二相四极开关的照明配电箱,中性线是经开关控 制的,此时配电箱内可不单独设置中性导体N汇流排。故本规范 在修订中对本条作了修改,将“应”改为“宜”。
    要求同一个端子上不应将不同回路的N或PE连接在汇流排 的同一接线端子上,是为防止因检修或其他原因使得检修回路的 N带电或不检修回路的PE意外断开,以保证电气检修或维护时 的人身安全。
5.1.13 建筑智能化工程能正常运转离不开建筑电气工程的配 合,本条规定了彼此间接口的关系。
