6.15 减压性能

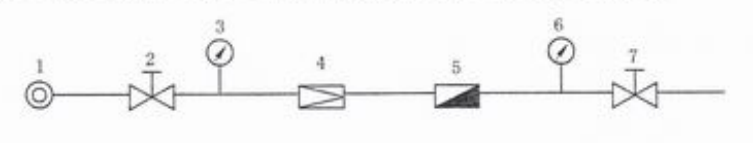

试验介质采用氮气或压缩空气，减压装置的安装与其在灭火装置的安装情况一致。见图3。P ₁为减压装置进口压力，P ₂为减压装置出口压力，Q为流量，其中进口压力、出口压力和流量的数值均应采用能够自动记录的仪器。试验时，选择不同的P ₁值，对应测出相应的P ₂值和Q值，并将Q值折算为标准流量Q _N，作出进口压力P ₁、出口压力P ₂和标准流量Q _N三者关系的曲线。 1——气源；
2——截止阀；
3——压力表；
4——减压装置；
5——流量计；
6——压力表；
7——截止阀。
