6.4 箱体刚度试验

6.4.1 试验准备

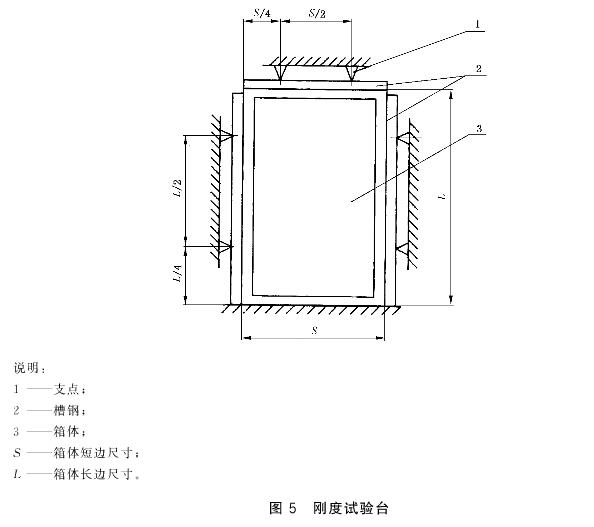

将箱体按使用安装位置置于刚度试验台上，在箱体上面及左右侧面的中间处垂直平面方向，按图5所示的要求用5#槽钢支撑定位。各支点施加于槽钢上的力不超过10N。

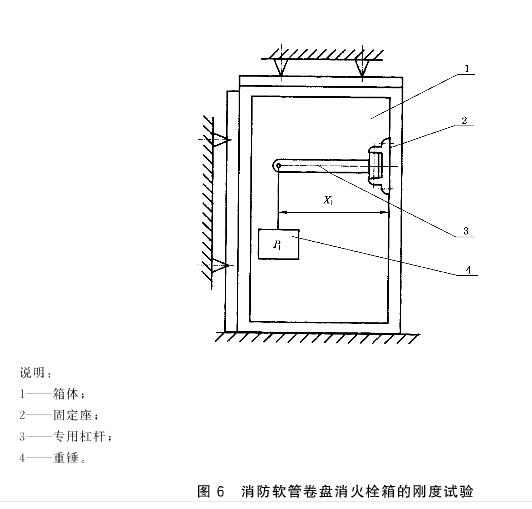

6.4.2 配置消防软管卷盘消火栓箱的试验试验按图6所示，重锤静载5min后，检查箱体变形情况并测量其变形量。

重锤质量按式（1）计算：

式中：

P ₁——重锤质量，单位为千克（kg）；
X ₁——受力点至箱体侧面的距离，单位为米（m）。

6.4.3 挂置式、托架式消火栓箱的试验

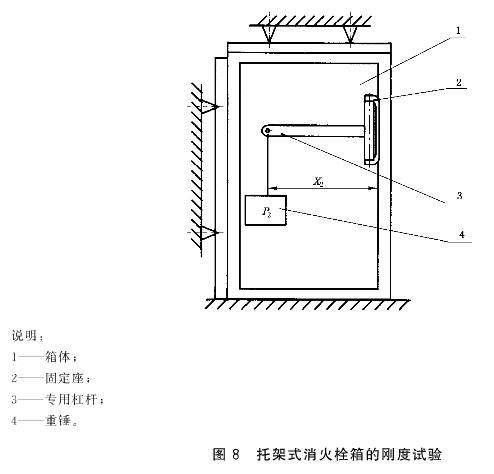

试验时按图7或图8所示，重锤静载5min后，检查箱体变形情况并测量其变形量。

重锤质量按式（2）计算：

式中：

P ₂——重锤质量，单位为千克（kg）；
X ₂——受力点至力矩承载箱面的距离，单位为米（m）。

6.4.4 盘卷式消火栓箱的试验

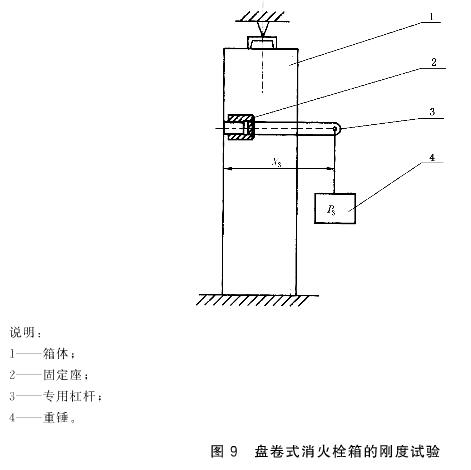

试验时按图9所示，重锤静载5min后，检查箱体变形情况并测量其变形量。

重锤质量按式（3）计算：

式中：

P ₃——重锤质量，单位为千克（kg）；
X ₃——受力点至箱体侧面的距离，单位为米（m）。
