9.2 构造

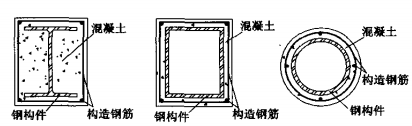

9.2.1 采用外包混凝土或砌筑砌体的钢结构防火保护构造宜按图9.2.1 选用。采用外包混凝土的防火保护宜配构造钢筋。    9.2.2 采用防火涂料的钢结构防火保护构造宜按图9.2.2 选用。当钢结构采用非膨胀型防火涂料进行防火保护且有下列情形之一时，涂层内应设置与钢构件相连接的钢丝网：
    1 承受冲击、振动荷载的构件。
    2 涂层厚度不小于30mm的构件。
    3 粘结强度不大于0.05MPa 的钢结构防火涂料。
    4 腹板高度超过500mm的构件。
    5 涂层幅面较大且长期暴露在室外。
9.2.3 采用防火板的钢结构防火保护构造宜按图9.2.3-1、图9.2.3-2选用。 9.2.4 采用柔性毡状隔热材料的钢结构防火保护构造宜按图9.2.4选用 9.2.5 钢结构采用复合防火保护的构造宜按图9.2.5-1∽图9.2.5-3选用。
