K.2 管道弯曲轴线的计算弯曲半径
K.2.1 当埋地输油管道按弹性弯曲铺设时，弹性弯曲的弯曲半径大于钢管的外直径的1000倍，且曲线的弦长大于或等于管道失稳波长时，管道的计算弯曲半径应取管道弹性弯曲的实际弯曲半径。

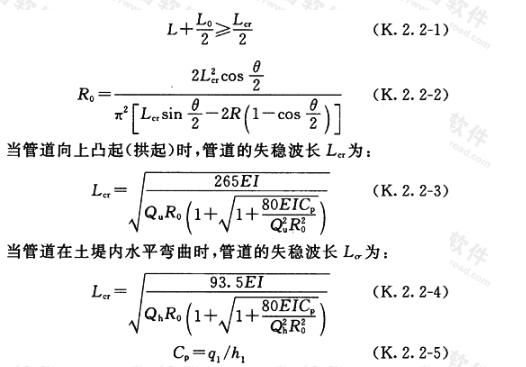

K.2.2 当管道曲线的弦长小于失稳波长，且满足公式(K.2.2-1)时，其弯曲半径应按公式(K.2.2-2)计算：
式中：L——与弯曲管段两侧连接的每一直管段的长度(m)；
L0——弯曲管段的弦长(m)；
Lcr——管道的失稳波长(m)；
R0——管道的计算弯曲半径(m)；
R——管道轴线的弯曲半径(m)；
θ——管道的转角(°)；
Cp——土的卸载系数；
q1——管道向上位移时土的临界支承能力(MN／m)；
h1——地面(或土堤顶)至管底的距离(m)。

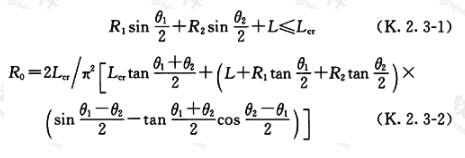

K.2.3 当设计管段由两个冷弯管组成，且弯管之间的直线管段满足公式(K.2.3-1)时，其弯曲半径应按公式(K.2.3-2)计算：
L0——弯曲管段的弦长(m)；
Lcr——管道的失稳波长(m)；
R0——管道的计算弯曲半径(m)；
R——管道轴线的弯曲半径(m)；
θ——管道的转角(°)；
Cp——土的卸载系数；
q1——管道向上位移时土的临界支承能力(MN／m)；
h1——地面(或土堤顶)至管底的距离(m)。
K.2.3 当设计管段由两个冷弯管组成，且弯管之间的直线管段满足公式(K.2.3-1)时，其弯曲半径应按公式(K.2.3-2)计算：
式中：R1、R2——分别为两个弯管的弯曲半径(m)；
θ1、θ2——分别为两个弯管的转角(°)；
L——两个弯管之间的直管段长度(m)。
K.2.4 当设计管段内为一弯曲半径不大于钢管外直径5倍的弯头时，其弯曲半径应按下式计算：
θ1、θ2——分别为两个弯管的转角(°)；
L——两个弯管之间的直管段长度(m)。
K.2.4 当设计管段内为一弯曲半径不大于钢管外直径5倍的弯头时，其弯曲半径应按下式计算：
